ПЕРЕХОДНИК CASTEL ПОД ГАЙКУ 1/4" SAE - ПАЙКА ODS 6 mm, 9900/X70
- Артикул: 9900/X70
- Бренд: Castel
- Количество штук в упаковке: 100
- Подсоединение 1 Резьба ВХОД дюйм: 1/4" SAE
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 45
- Соединение пайка Ø Дюймы / мм: - / ODS 6 mm
Описание

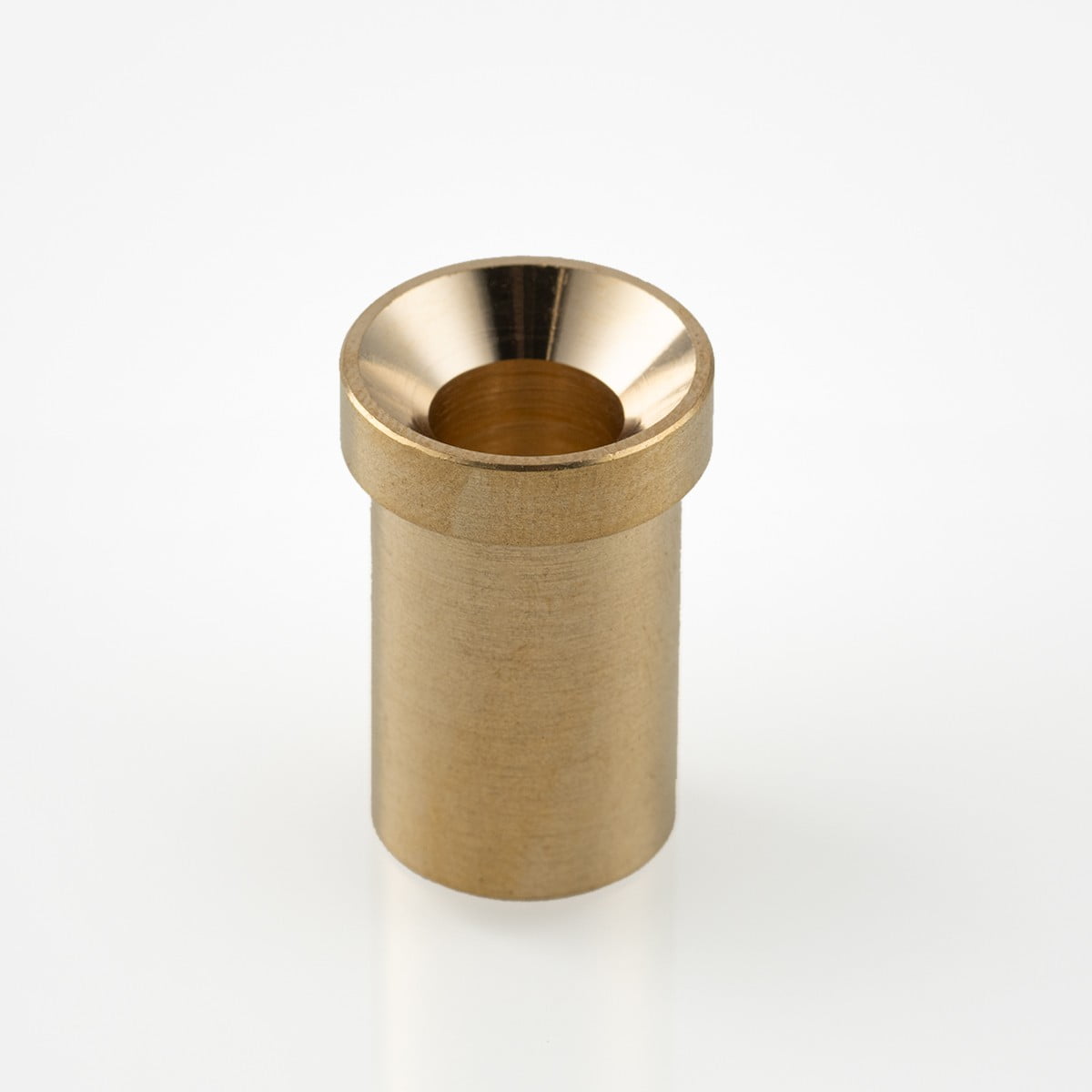

Переходник предназначен для создания герметичного соединения между резьбовым фланцевым узлом и трубной линией холодильного контура: одна контактная часть рассчитана на вваривание гайки под 1/4‑дюймовую резьбу по стандарту SAE, противоположная — выполнена как ODS‑фитинг наружным диаметром 6 мм для пайки.
Конструктивно изделие представляет собой переходной корпус с внутренним проходом, обеспечивающим непрерывность рабочего сечения при присоединении резьбового фитинга и пайке трубного конца; соединения рассчитаны на эксплуатационные нагрузки, характерные для магистралей хладагента.
Соединение ODS Ø6 мм предполагает технологию пайки наружного диаметра трубки (пайка/пайка с применением флюсов и нагрева), что обеспечивает капиллярный контакт и последующую герметичность после термической обработки; резьбовое соединение соответствует требованиям SAE для совместимости с соответствующими гайками и штуцерами.
Изделие рассчитано на эксплуатацию при максимальном рабочем давлении до 45 бар и применяется в холодильных и климатических системах при монтаже и сервисном обслуживании для стыковки компонентов с 1/4" SAE резьбовыми интерфейсами и трубами Ø6 мм, изготовлен компанией Castel.
