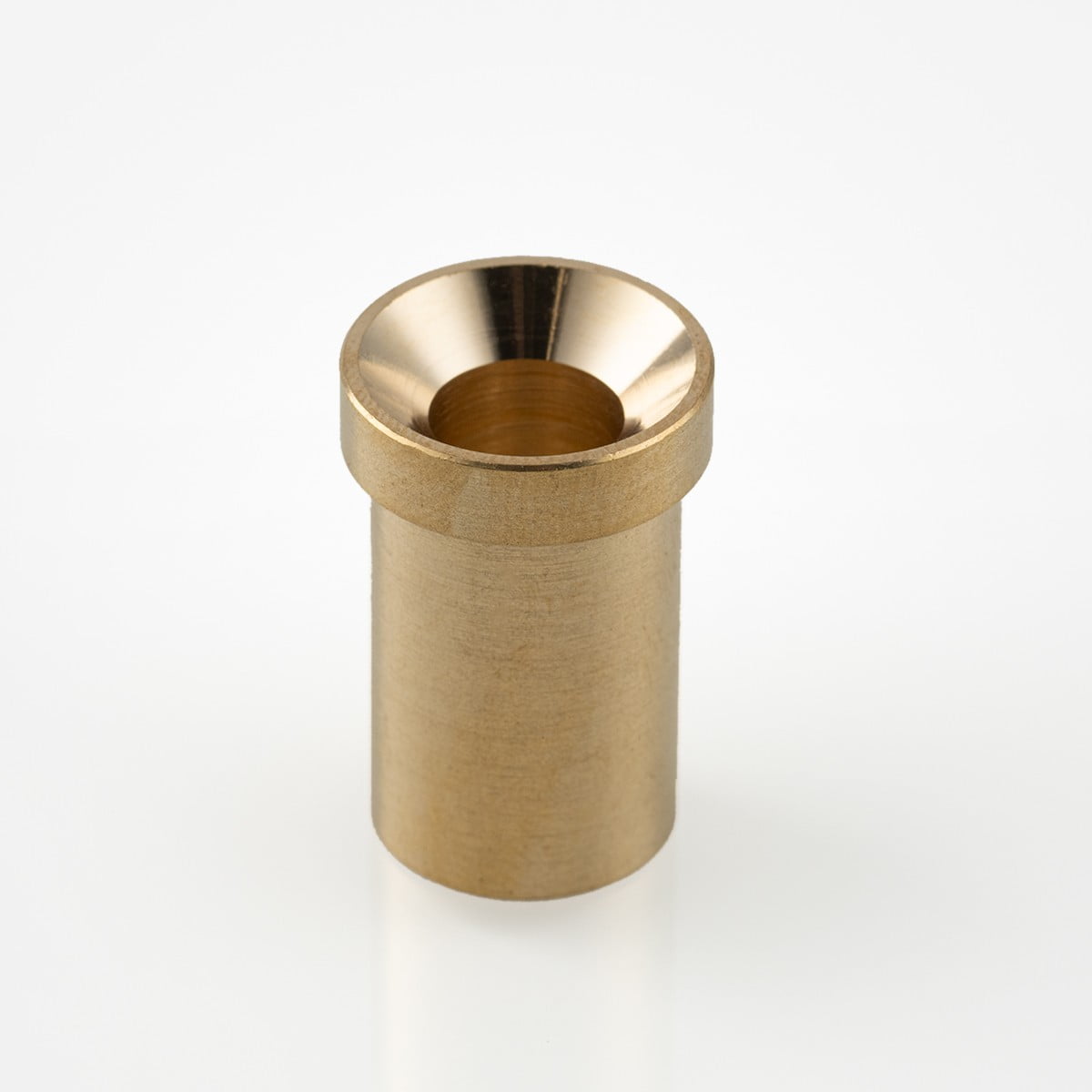

ПЕРЕХОДНИК CASTEL ПОД ГАЙКУ5/8" SAE - ПАЙКА ODS 5/8"-16 mm, 9900/X65
- Артикул: 9900/X65
- Бренд: Castel
- Количество штук в упаковке: 1
- Подсоединение 1 Резьба ВХОД дюйм: 5/8" SAE
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 45
- Соединение пайка Ø Дюймы / мм: ODS 5/8" / ODS 16 mm
Описание
Переходник производства Castel предназначен для технологического соединения элементов холодильного контура и имеет комбинированные присоединения: резьбовой интерфейс под гайку стандарта SAE с номинальным размером 5/8" и пайный ODS-вывод с наружным диаметром 5/8" (16 мм). Изделие рассчитано на рабочую нагрузку до 45 бар, что определяет область его применения в средне- и высоконапорных фреоновых линиях.
Конструкция представляет собой переходную деталь, обеспечивающую механическое и герметичное стыковое соединение между резьбовыми компонентами и трубной разводкой для пайки; резьбовая часть рассчитана на использование с гайкой соответствующего стандарта, пайный вывод — на создание капиллярного или капсулированного паяного соединения ODS. Компоновка обеспечивает прямой переход от резьбового соединения к паяному стыку без дополнительных уплотнителей в зоне пайки.
Применяется в холодильных и климатических системах при монтаже сервисных узлов, запорной и шаровой арматуры, соединении гибких межсекционных линий и трубных разводок, совместим с компонентами, имеющими резьбовое присоединение 5/8" SAE и пайные ODS-ответы 5/8" (16 мм). При эксплуатации необходимо учитывать максимальное рабочее давление изделия и технологию пайки, соответствующую требованиям фреоновой системы.
