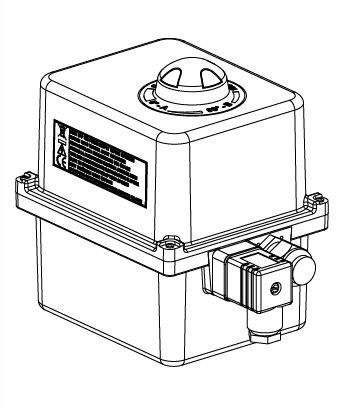

СЕРВОПРИВОД (9740/RA2)
- Артикул: 9740/RA2
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Окружающая температура: -10 / +55 °C
- Подходит для моделей клапанов: 6570N/M64; 6570N/M64A 6570N/21A; 6570N/24A; 6570N/25A 6570N/28A; 6570N/29A
- Производитель: Castel
- Крутящий момент Nm: 100
- Мощность W: 45
- Напряжение V: 24 Vac
- Степень защиты: IP 66
- Угол поворота: 90°
- Частота Hz: 50 / 60 Гц
Описание
Сервопривод Castel 9740/RA2 обеспечивает поворот выходного вала на 90° с максимальным крутящим моментом до 100 Н·м при потребляемой мощности 45 Вт; полный рабочий ход выполняется типично за 120 с. Электропитание выполнено под 24 В переменного напряжения с допускаемой частотой сети 50/60 Гц, рассчитан для работы в диапазоне окружающих температур от −10 до +55 °C.
Корпус устройства имеет степень защиты IP66, что обеспечивает защиту от проникновения пыли и воздействий струй воды под давлением; конструкция предусматривает герметизацию электрических вводов и уплотнений, гарантирующую эксплуатацию во влажных и запылённых помещениях. Выходной узел рассчитан на точный фиксированный поворот на 90° при заявленной нагрузке.
Электрическая часть реализована на базе асинхронного привода переменного тока, совместимого с номинальным напряжением 24 В AC и частотой 50/60 Гц, что обеспечивает передачу крутящего момента при указанной мощности. Для обеспечения эксплуатационной надёжности применены герметичные уплотнения и технологические решения сборки, соответствующие требованиям IP66.
Применим для приведения в движение поворотных исполнительных механизмов в системах холодильной техники, вентиляции и климатического оборудования, в том числе для управления заслонками и запорной арматурой; совместимость с системами управления обеспечивается работой от стандартного 24 В переменного источника управления в обозначенном температурном диапазоне.
