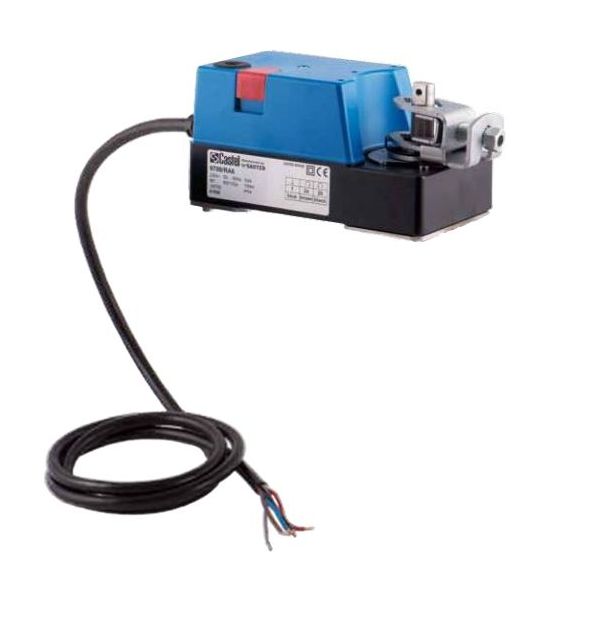

СЕРВОПРИВОД (9720/RA2)
- Артикул: 9720/RA2
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Окружающая температура: -20 / +50 °C
- Подходит для моделей клапанов: 6570N/11; 6570N/11A 6570N/13; 6570N/13A 6570N/M42; 6570N/M42A
- Производитель: Castel
- Крутящий момент Nm: 30
- Мощность W: 2,4
- Напряжение V: 24 Vac
- Степень защиты: IP 54
- Угол поворота: 90°
- Частота Hz: 50 / 60 Гц
Описание
Сервопривод Castel 9720/RA2 представляет собой электрический привод с четвертьоборотным механизмом, обеспечивающим угол поворота 90° и крутящий момент до 30 Н·м; питание осуществляется от сети 24 В переменного тока с рабочей частотой 50/60 Гц, при этом номинальная потребляемая мощность составляет примерно 2,4 Вт, а типичный временной цикл работы указан как 120 с.
Корпус привода имеет степень защиты IP54, что обеспечивает защиту внутренних узлов от пыли и брызг воды; конструкция рассчитана на установку в узлах управления клапанами и заслонками с фиксированным углом поворота, а входное питание и частотные параметры совместимы с распространёнными системами управления HVAC и холодильных установок.
В приводе реализовано исполнение с электрическим двигателем и редукторным устройством для передачи крутящего момента, а электроника адаптирована к питанию 24 В AC при частотах сети 50/60 Гц; конструкция и уплотнения корпуса соответствуют требованиям, вытекающим из классификации IP54.
Привод предназначен для применения в системах климатического и холодильного оборудования, в том числе для управления кварт-туровыми клапанами и вентиляционными заслонками в диапазоне окружающих температур от −20 до +50 °C; совместим с системами управления, использующими 24 В переменного тока и типовые протоколы электрического подключения.
