СЕРВОПРИВОД ДЛЯ ШАРОВЫХ ВЕНТИЛЕЙ CASTEL 9700/RA2 (10Nm 24V 50/60Hz), 9700/RA2
- Артикул: 9700/RA2
- Бренд: Castel
- Время работы: 60
- Количество штук в упаковке: 1
- Окружающая температура: -20 / +50 °C
- Подходит для моделей клапанов: 6570N/M6; 6570N/M6A; 6570N/3; 6570N/3A 6570N/M10; 6570N/M10A; 6570N/M12; 6570N/M12A 6570N/4; 6570N/4A, 6570N/M15, 6570N/M15A 6570N/5; 6570N/5A; 6570N/M18, 6570N/M18A 6570N/6; 6570N/6A; 6570N/7; 6570N/7A 6570N/M28; 6570N/M28A; 6570N/9; 6570N/9A 6571N/5; 6571N/7; 6571N/M28; 6571N/9; 6571N/11
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -20 / +55
- Крутящий момент Nm: 10
- Мощность W: 4,8
- Напряжение V: 24 Vac
- Степень защиты: IP 54
- Угол поворота: 90°
- Частота Hz: 50 / 60 Гц
Описание

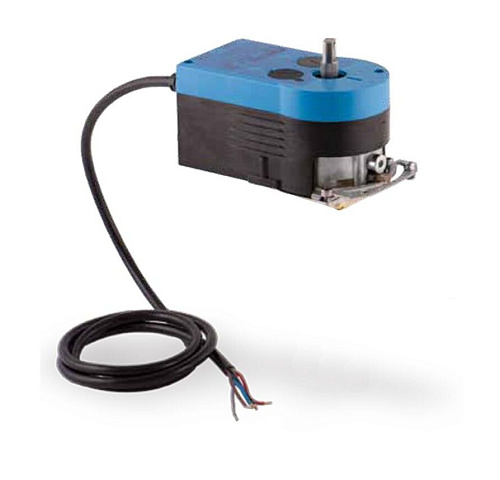

Сервопривод Castel 9700/RA2 представляет собой электропривод четвертьоборотного типа с рабочим углом 90°, рассчитанный на создание крутящего момента до 10 Н·м при потребляемой мощности порядка 4,8 Вт; питание осуществляется напряжением 24 В переменного тока с рабочей частотой 50/60 Гц, время полного поворота привода на 90° — 60 с; корпус обладает степенью защиты IP54, что указывает на базовую защиту от пыли и брызг воды.
Конструкция рассчитана на управление шаровыми затворами посредством исполнения, обеспечивающего передачу момента при четвертьоборотных перемещениях; электромеханический модуль включает приводной узел и исполнительный элемент, рассчитанные на установку непосредственно на вал шарового вентиля и управление поворотом в пределах одного полного рабочего хода.
Рабочий диапазон температур привода охватывает низкие и умеренные температуры окружающей среды от −20 °C до +50 °C, при этом производитель указывает расширенный температурный диапазон TS до +55 °C; электропитание 24 V AC и совместимость с частотами 50/60 Hz обеспечивают интеграцию с типовыми системами управления и автоматики в холодильной, климатической и технологической инфраструктуре, а указанная величина крутящего момента определяет применимость привода для приведения в действие типовых шаровых вентилей малого и среднего размеров.
