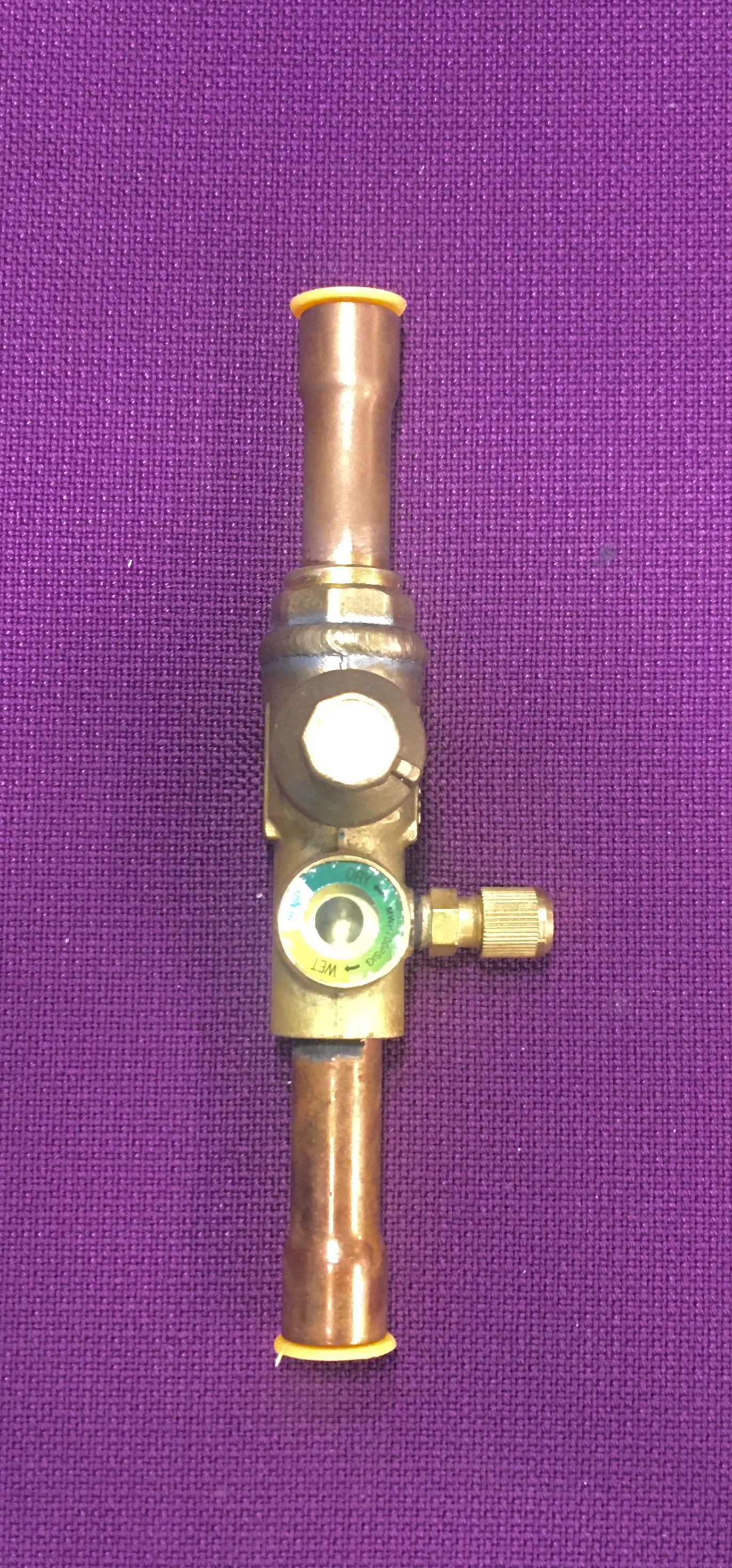

Шаровой вентиль со смотровым стеклом + кл. Шредера, 5/8" (16 мм), Henry 937 205 SG

Описание

Модель Henry 937 205 SG представляет собой запорный шаровой вентиль с интегрированным смотровым стеклом и сервисным клапаном Шредера; изделие рассчитано на эксплуатацию в диапазоне температур от −40 до +120 °C и на номинальное рабочее давление до 48 бар. Коэффициент пропускной способности Kv составляет примерно 11,95 м³/ч, что определяет пропускание потока при стандартном градиенте давления, а присоединение выполнено под пайку для труб диаметром 5/8" (≈16 мм).

Конструкция включает поворотный шаровый запор с ручным управлением, обеспечивающий быстрое перекрытие потока, смотровое стекло для визуального контроля состояния рабочей среды и встроенный клапан Шредера для подключения измерительных приборов и сервисного оборудования. Паяное соединение предполагает прямую интеграцию в медные трубопроводы, при этом конструкция ориентирована на установку в линейных участках жидкостных, всасывающих и горячегазовых трактов.

Применяемые технологические решения включают шаровый запор как уплотняющий элемент для минимизации протечек при закрытом положении, смотровое стекло для оперативной проверки наличия жидкости или пузырьков газа в линии и порт Шредера для выполнения операций измерения давления, продувки или вакуумирования без демонтажа участка. Технология пайки обеспечивает постоянное и герметичное соединение с трубопроводом.

Устройство предназначено для систем холодоснабжения, морозильного оборудования и установок кондиционирования, где требуется запорный элемент с возможностью визуального контроля и сервисного доступа; совместимо с магистралями и сервисным инструментом, рассчитанными на соединение 5/8" медных труб и условия эксплуатации, описанные в технических параметрах.
