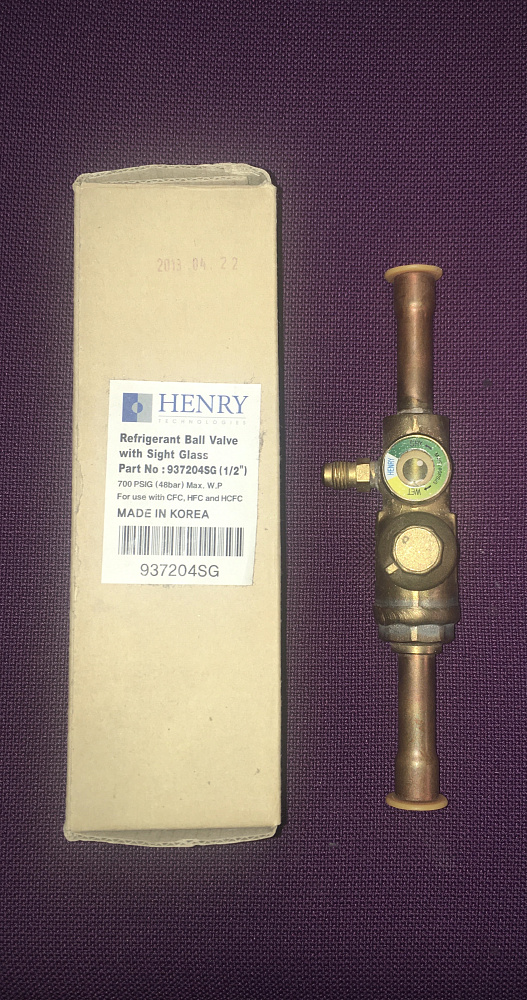

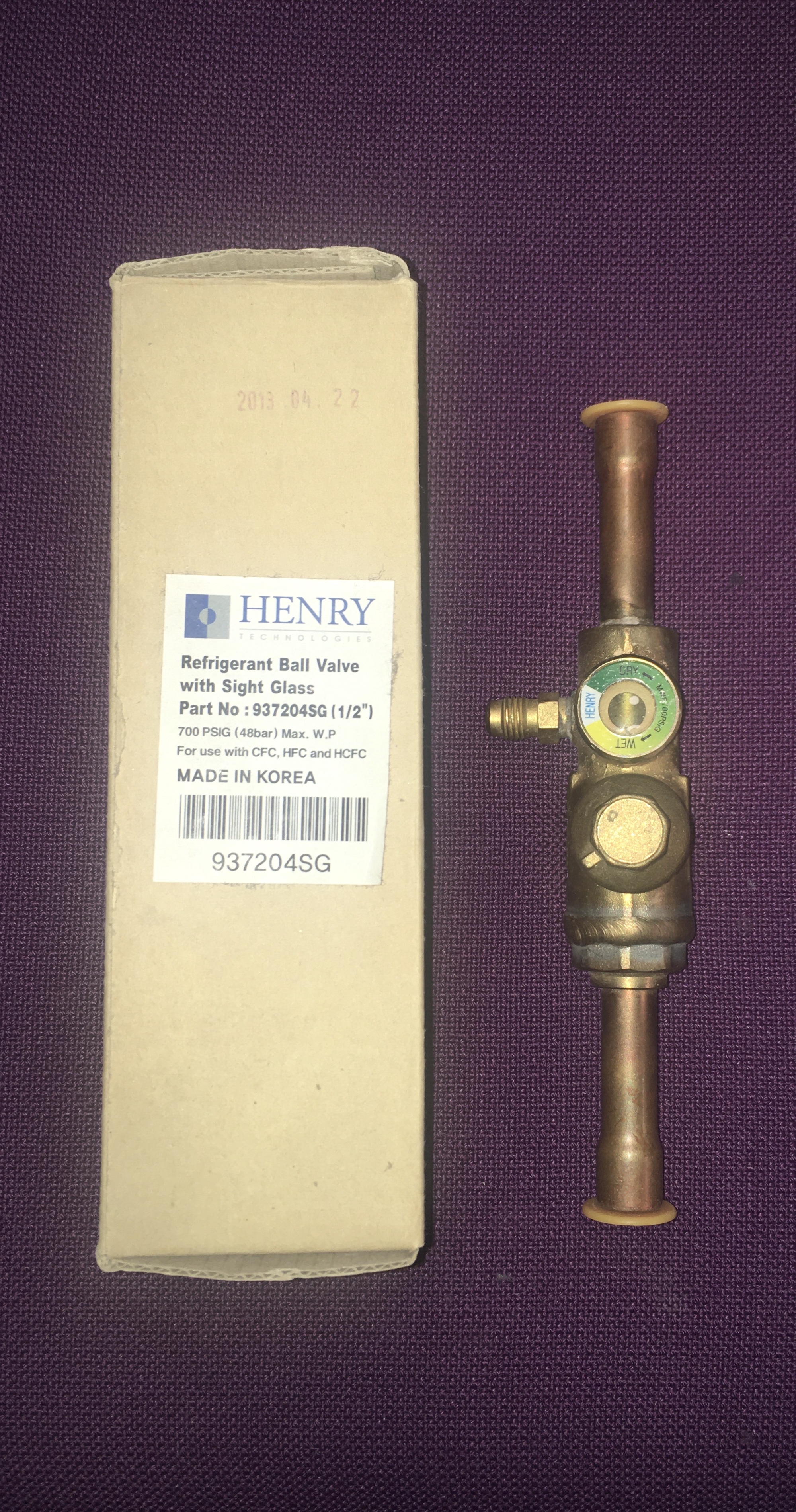

Шаровой вентиль со смотровым стеклом + кл. Шредера, 1/2" (12 мм), Henry 937204 SG

Описание

Шаровой вентиль с присоединением под пайку размером 1/2" рассчитан на использование в холодильных магистралях и имеет пропускную способность, эквивалентную коэффициенту Kv≈6,02 м3/ч; внутренняя величина рабочего прохода заявлена как 0,42 мм. Максимально допустимое рабочее давление изделия составляет 48 бар, рабочий температурный диапазон — от −40 до +120 °C. Изготовитель и бренд — AC&R HENRY.

Конструкция предусматривает шаровой запорный элемент с интегрированным смотровым стеклом и запираемым вентилем Шредера; смотровое стекло обеспечивает визуальную проверку состояния хладагента в участке линии, а кл. Шредера служит точкой для измерения давления и заправки/обслуживания без демонтажа соединений. Присоединение под пайку обеспечивает постоянное герметичное соединение магистралей при монтаже соответствующими методами.

Изделие рассчитано на технологию пайки для монтажа в медных (и совместимых) трубопроводах холодильных систем и спроектировано с учётом совместимости с типичными рабочими средами холодильной техники; в спецификации отмечена совместимость с хладагента на базе гидрохлорфторуглеродов и гидрофторуглеродов и соответствующими смазочными маслами. Технические параметры пропускной способности и допустимого давления отражают пригодность для стандартных операций контроля и перекрытия потоков в обслуживаемых контурах.

Параметры давления и температурного режима делают вентиль применимым в широком спектре систем кондиционирования и охлаждения — для запорных и сервисных функций на линиях жидкого и газообразного хладагента в коммерческих и промышленных установках, где требуется визуальный контроль состояния среды и возможность сервисного подключения через клапан Шредера.

Документация

Каталог
(3 464.66 Kb)
