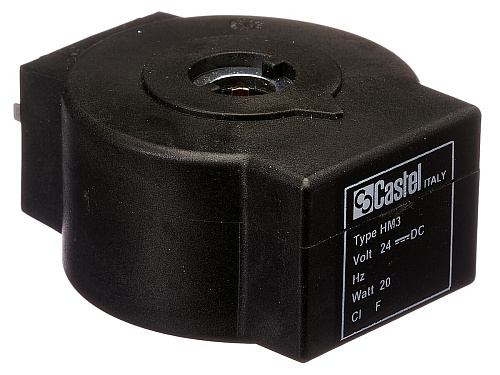

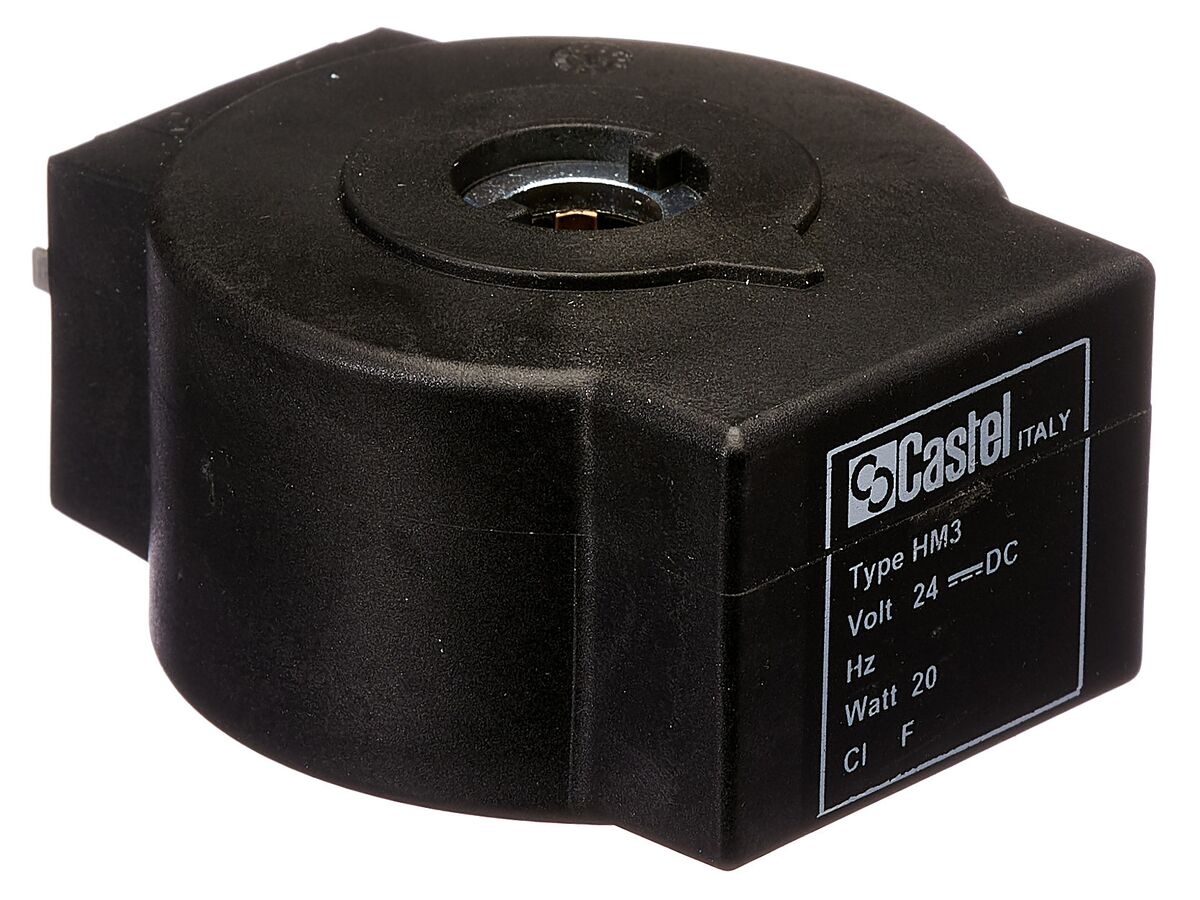

КАТУШКА ДЛЯ СОЛЕНОИДНОГО ВЕНТИЛЯ CASTEL Coil HM3 24V D.C. 20W, 9120/RD2
- Артикул: 9120/RD2
- Бренд: Castel
- Количество штук в упаковке: 45
- Производитель: Castel
- Мощность W: 20
- Напряжение V: 24 Vdc
- Тип Катушки: HM3
Описание
Электрическая катушка типа HM3 предназначена для питания соленоидного исполнительного механизма постоянным током с номинальным напряжением 24 V и обеспечивает электрическую мощность порядка 20 W, что определяет её нагрузку на управляющую сеть и требования к источнику питания и коммутации.
Конструктивно катушка выполнена в форм-факторе HM3, предусматривающем согласованное размещение вокруг магнитопровода клапана и механическую фиксацию на корпусе соленоидного модуля; такая конфигурация обеспечивает прямое управление положениями «открыто/закрыто» посредством перемещения сердечника клапана.
Изготовление катушки соответствует промышленным требованиям к обмотке и электрической изоляции для применения в системах автоматизации и управления потоком; электрические характеристики обмотки определяют параметры теплового режима при длительной выдержке токовой нагрузки.
Применяется в системах холодоснабжения, вентиляции и промышленных трубопроводных узлах, где используются соленоидные клапаны Castel с посадочными размерами и креплением под тип HM3, и предназначена для работы в цепях постоянного тока управления исполнительными устройствами.
