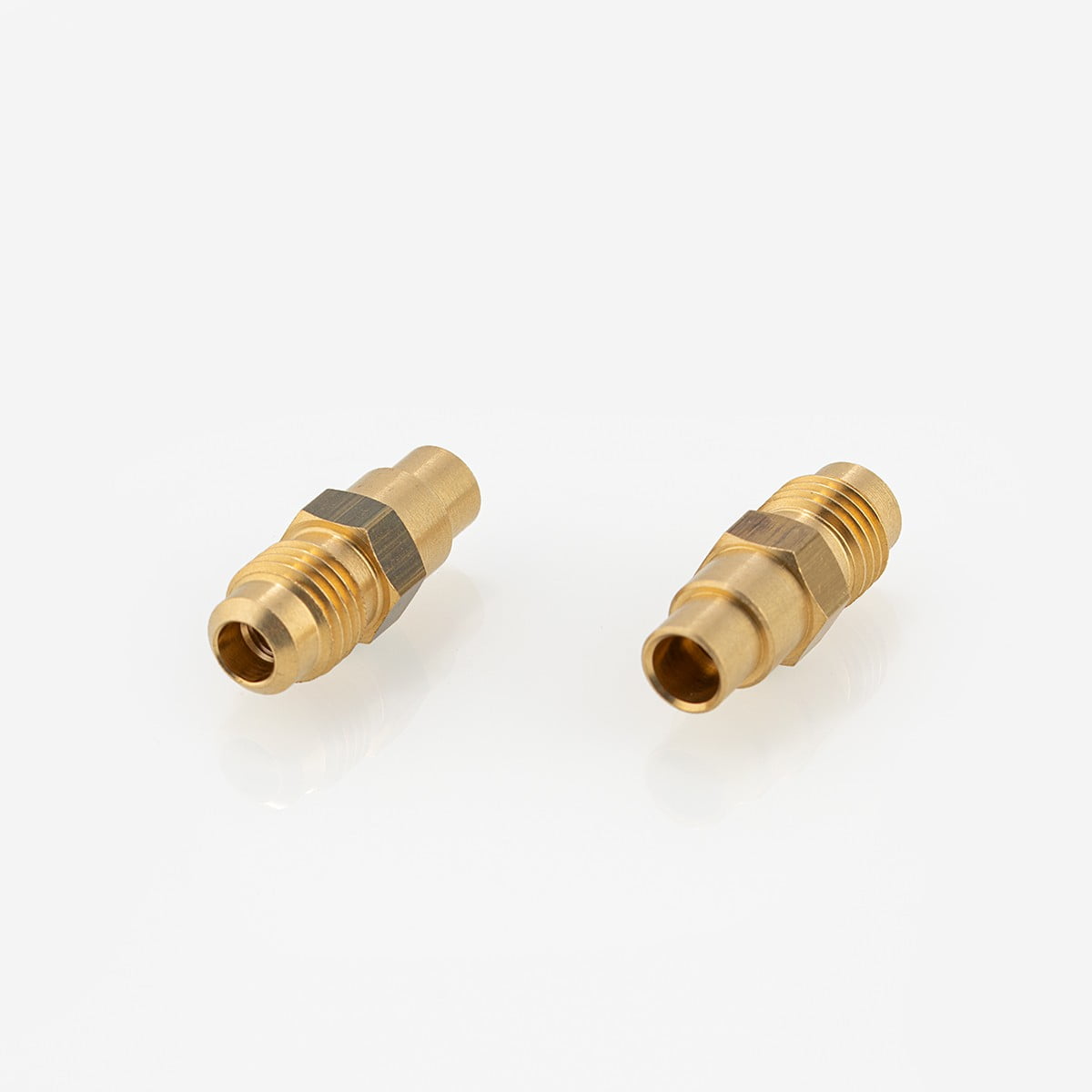

ШТУЦЕР CASTEL Access Fitting 5/16" Flare x 3/8" IDS (8351/X05)
- Артикул: 8351/X05
- Бренд: Castel
- Количество штук в упаковке: 100
- Подсоединение 1 Резьба ВХОД дюйм: 5/16" SAE
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 140
- Соединение пайка Ø Дюймы / мм: 3/8" IDS / 7 mm IDS
Описание
Соединительный штуцер Castel модели 8351/X05 предназначен для переходного соединения между резьбовой конусной фаской SAE и трубной посадкой под пайку IDS; одна сторона выполнена под 5/16" SAE flare, другая — под внутренний диаметр пайки 3/8" (≈7 мм IDS). Рассчитан на эксплуатацию при рабочем давлении до 140 бар, поставляется комплектами по 100 штук для серийной сборки и обслуживания.
Конструкция обеспечивает комбинированный способ соединения: механическое уплотнение через flare‑соединение на резьбовой стороне и герметизация через паяный шов на IDS‑стороне, что позволяет применять штуцер при монтаже трубопроводов, подключении вентилей и ёмкостей в системах хладоснабжения. Форма и размеры переходных интерфейсов ориентированы на совместимость с типовыми компонентами холодильной техники и арматуры, использующей SAE‑ и IDS‑стандарты.
Применение характерно для монтажных, сервисных и сборочных работ в коммерческих и промышленных холодильных установках и системах кондиционирования, где требуется соединение элементов с различными типами стыковки при давлении до 140 бар; совместимость определяется соответствием переходных диаметров и типами соединений (5/16" SAE flare и 3/8" IDS для пайки).
