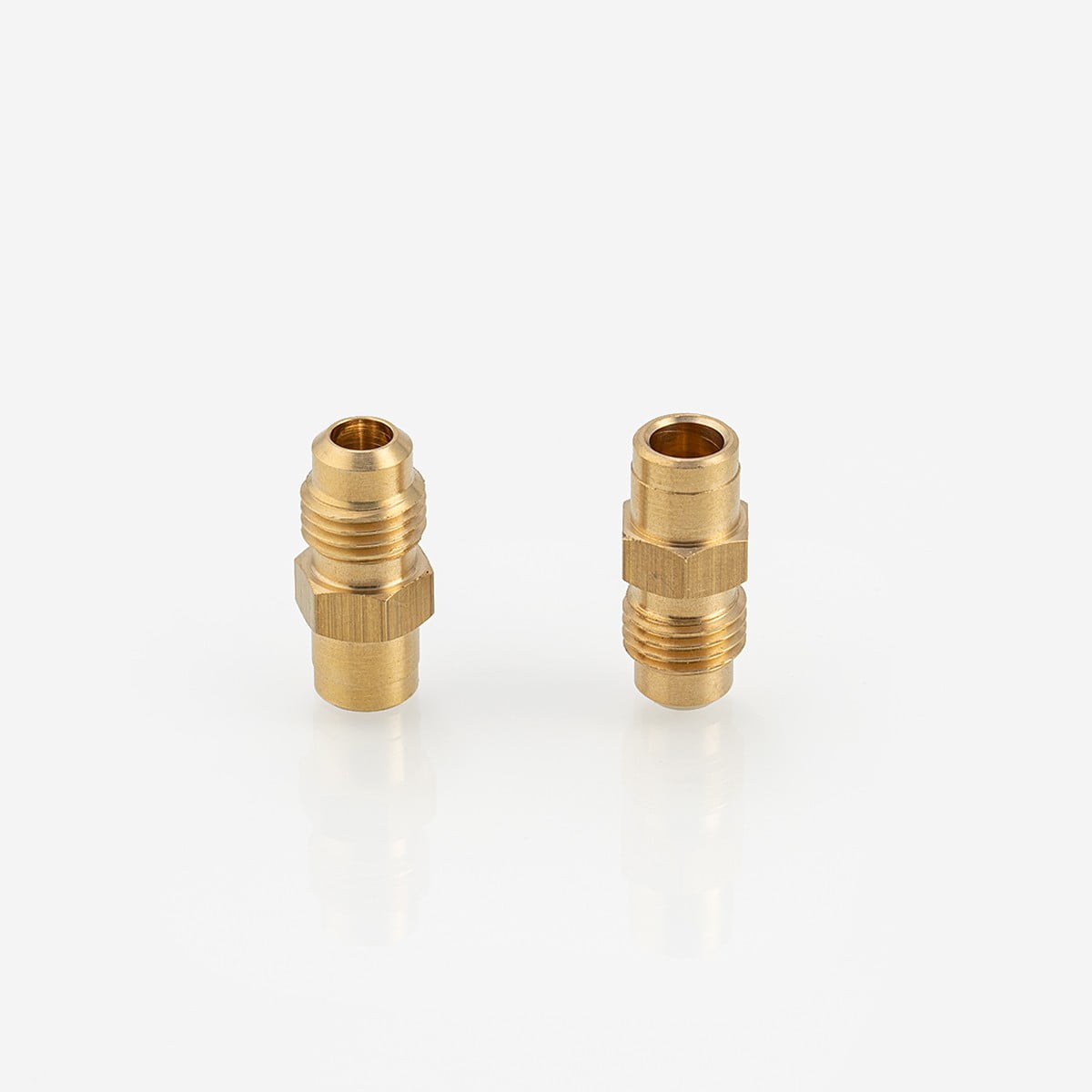

ШТУЦЕР CASTEL Access Fitting 1/4" Flare x 1/4" ODS (аналог 8350/22), 8350/X10
- Артикул: 8350/X10
- Бренд: Castel
- Количество штук в упаковке: 100
- Подсоединение 1 Резьба ВХОД дюйм: 1/4" SAE
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 140
- Соединение пайка Ø Дюймы / мм: 1/4" ODS / 10 IDS
Описание
Соединительный штуцер предназначен для перехода между развальцованным SAE-фитингом и пайковым соединением одинаковой номинальной размерности: одна сторона рассчитана на фланцевое развальцованное подключение 1/4", другая — на пайку по наружному диаметру (ODS) той же размерности; максимальное рабочее давление изделия — 140 бар; поставляется комплектами по 100 штук, что учитывается при логистическом и монтажном планировании.
Конструкция выполнена как адаптер, обеспечивающий герметизацию через коническую развальцовку на резьбовой стороне и формирование пайкового соединения на ODS-стороне, что позволяет сочетать механические фитинги и фиксированные паяные участки трубопровода в рамках одной арматурной схемы; геометрия посадочных поверхностей согласована со стандартами SAE для фитингов сервисного и технологического присоединения.
Применяется в системах холодоснабжения и технологических контурах для соединения трубопроводов, вентилей, накопителей и сервисных портов, совместим с оборудованием и арматурой, использующими 1/4" flare и 1/4" ODS-пайку, и рассчитан на эксплуатацию в рабочих условиях, где требуется удерживать указанное рабочее давление.
