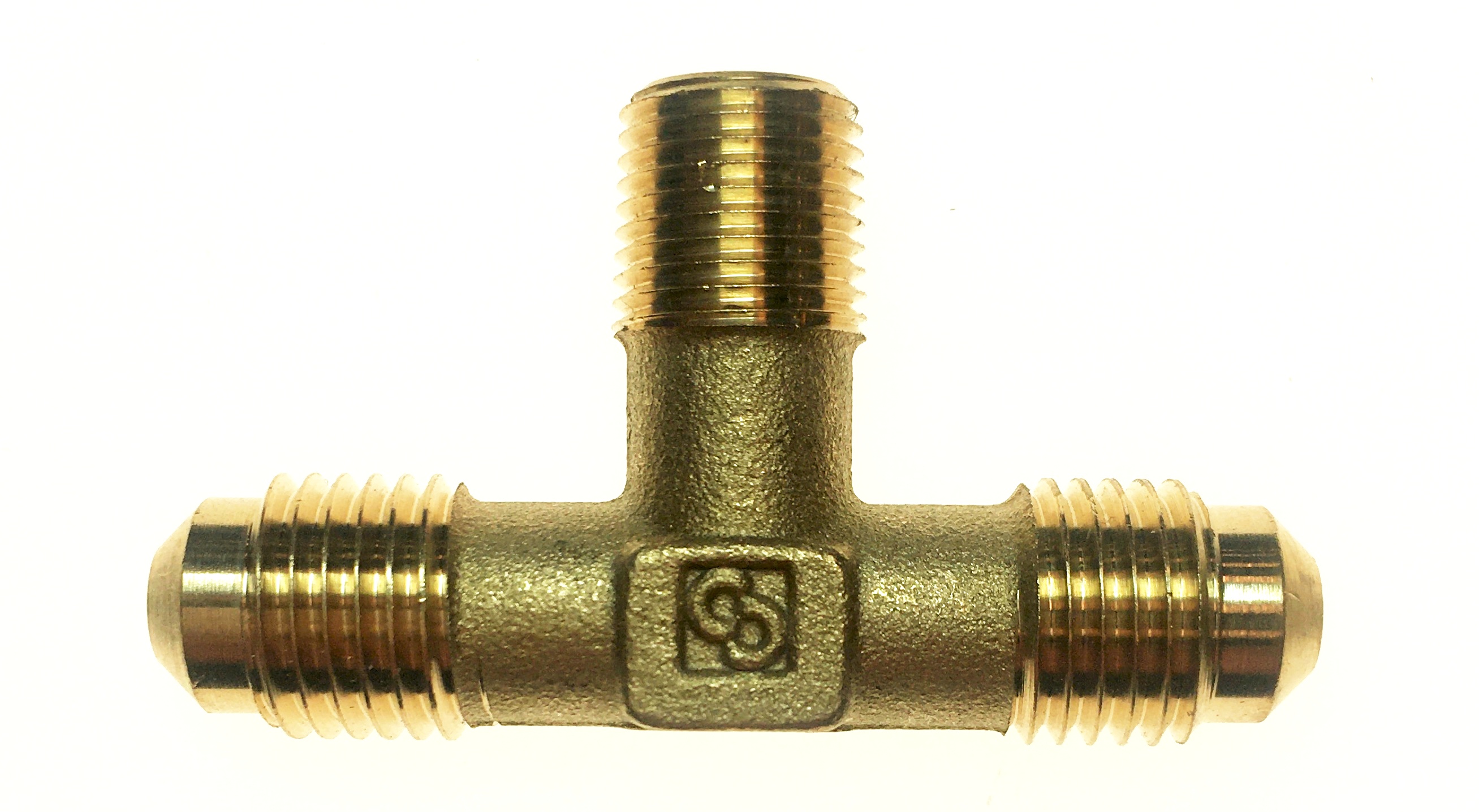

ФИТИНГ ТРОЙНИК CASTEL TEE 1/4"Flare x 1/4"NPT x 1/4"Flare, 7330/222

Описание

Тройниковый фитинг Castel рассчитан на трехпортовое соединение компонентов холодильных и климатических систем с резьбовыми интерфейсами типоразмера 1/4". Конфигурация включает два порта с фланцевым (SAE flare) сопряжением и один порт с конической резьбой NPT, что определяет тип совместимых труб и арматуры; изделие поставляется упаковками по 25 штук (международный код T1-4B, артикул 7330/222).

Все три порта выполнены в виде наружных резьбовых соединений соответствующих стандартов, при этом фланцевые ответвления используют металлометаллическое уплотнение при затяжке фитинга с трубной конусной поверхностью, а коническая NPT-резьба формирует уплотнение при использовании уплотнительных материалов или лент при сборке. Конструкция тройника обеспечивает прямое ввинчивание соответствующих трубных и резьбовых компонентов без необходимости применения дополнительных адаптеров при соблюдении совместимости по типоразмеру.

Фитинг предназначен для соединения медных труб и резьбовых элементов в системах холодоснабжения и вентиляции, в том числе при устройстве распределительных и сервисных линий. Применяется в составе оборудования и трубопроводов, рассчитанных на SAE flare и NPT резьбы 1/4", при условии соответствия материалов и рабочих параметров смонтированной системы.

Документация

Каталог
(130.29 Kb)
