ФИТИНГ ТРОЙНИК CASTEL TEE 3/4"Flare x 5/8"Flare x 3/4"Flare, 7320/665
- Артикул: 7320/665
- Бренд: Castel
- Количество штук в упаковке: 10
- Международный код: TR2-1210
- Подсоединение 1 Резьба ВХОД дюйм: 3/4" SAE НАРУЖ
- Производитель: Castel
- Подсоединение 2 Резьба ВЫХОД дюйм: 5/8" SAE НАРУЖ
- Подсоединение 3 Резьба ВХОД дюйм: 3/4" SAE НАРУЖ
Описание

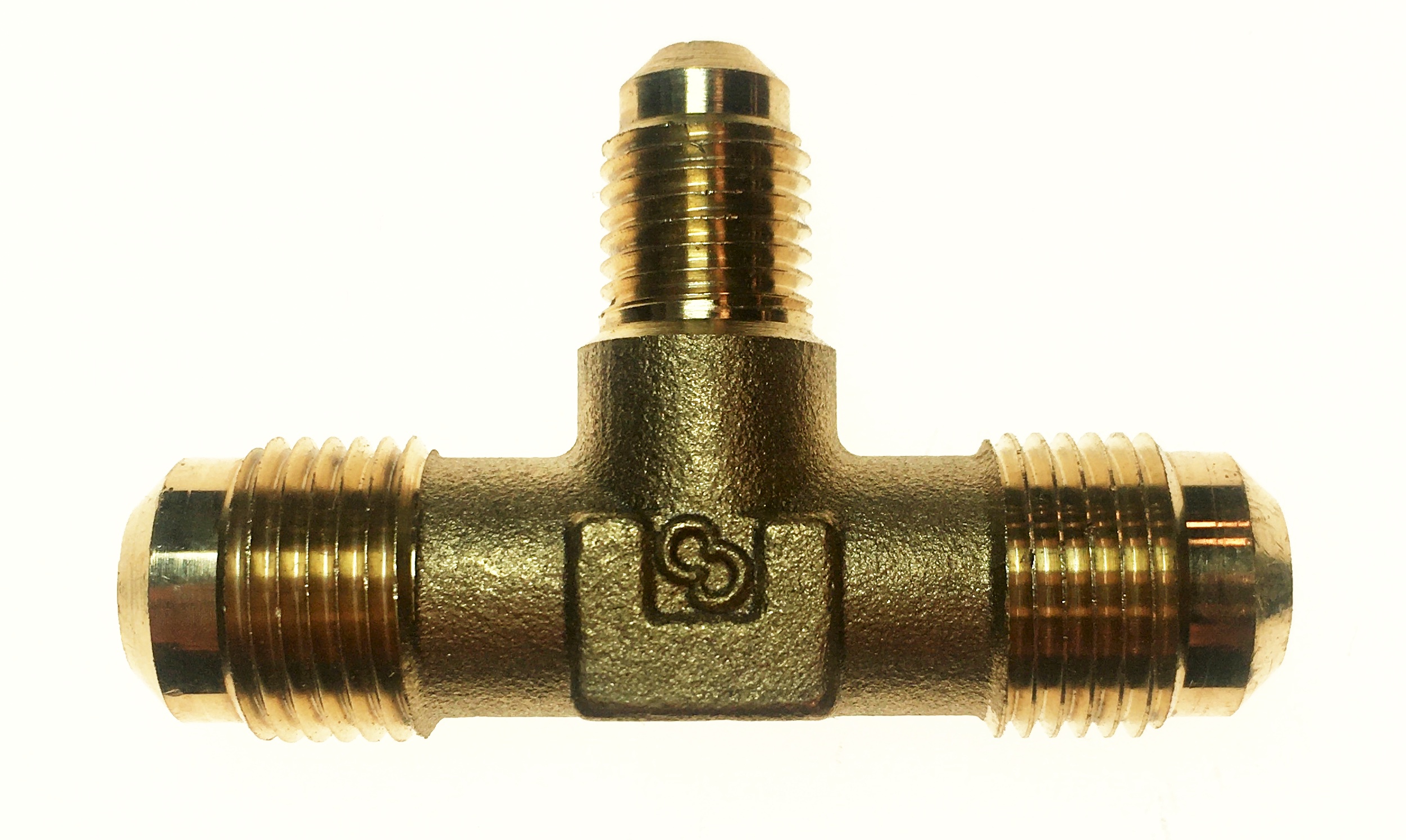

Тройник фасонный для фланцевых (flare) соединений по стандарту SAE представляет собой трехсторонний ответвительный элемент с наружной резьбой, предназначенный для организации разветвлений в трубопроводах; два ответных патрубка выполнены под условный размер 3/4" SAE, один — под 5/8" SAE, что определяет соответствие комплекта монтажным накидным гайкам и фитингам указанных типоразмеров.
Конструктивно изделие выполнено в конфигурации Т-образного тройника с наружной резьбой на всех ответвлениях, рассчитанной на монтаж фланцевых соединений с конусным уплотнением flare; такая схема обеспечивает возможность прямого подключения медных труб и приборов холодильной системы через накидные гайки и уплотнительные конические поверхности.
Технология соединения — SAE flare — предполагает уплотнение за счет плотного прилегания конической поверхности при затяжке накидной гайки, что обеспечивает механическую герметичность без использования дополнительных уплотнителей; конструкция ориентирована на работу с трубами и компонентами, подготовленными под флейр-обжатие.
Применяется в монтаже и сервисном обслуживании холодильных контуров и коммуникаций, предназначенных для холодоснабжения объектов торговли, складов и пищевого производства, совместим с медными трубами и стандартными SAE‑фитингами соответствующих размеров для ответвлений и подсоединения сервисных линий.
Документация
