ФИТИНГ ТРОЙНИК CASTEL TEE 1/2"Flare x 3/8"Flare x 1/2"Flare, 7320/443

Описание

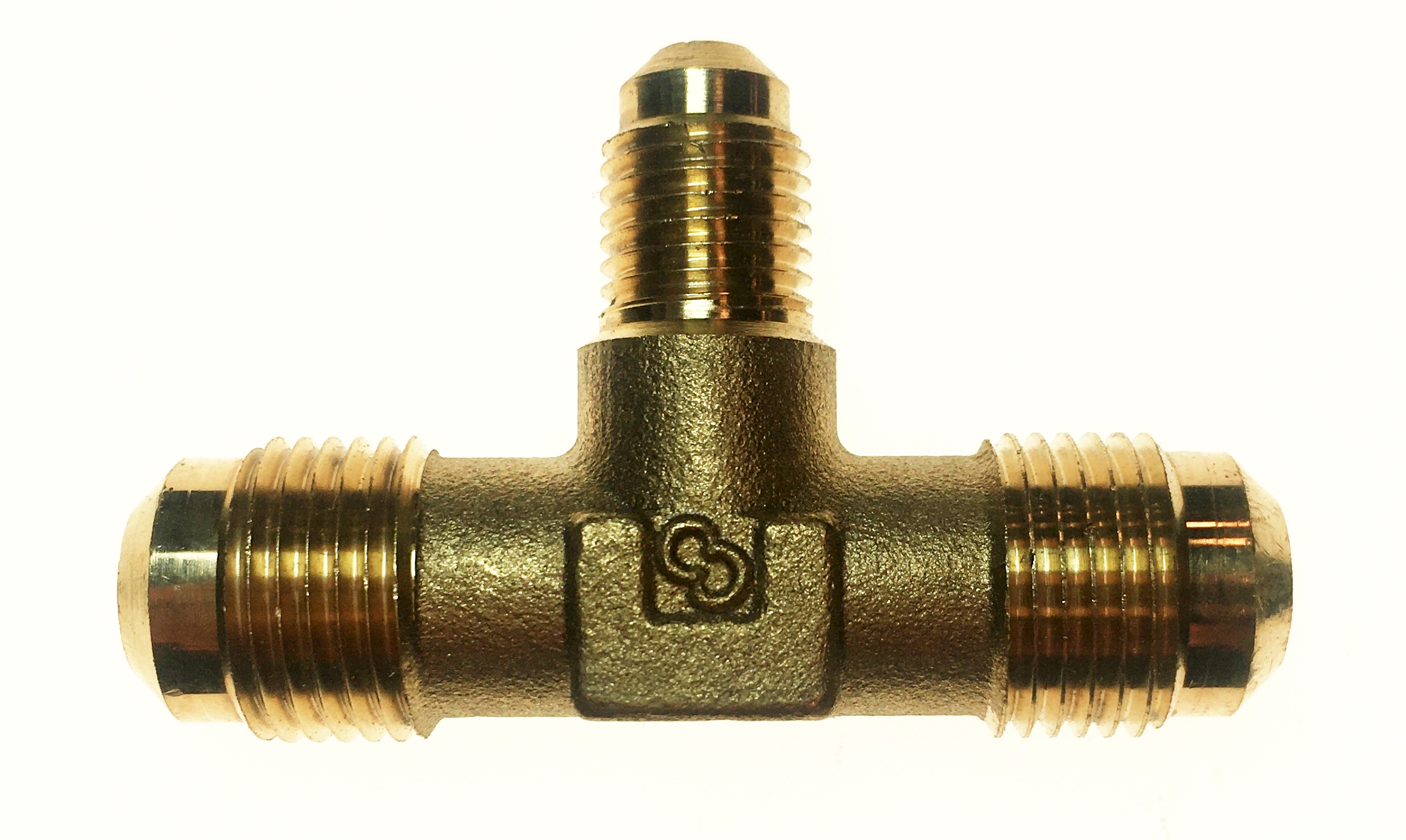

Фланцевый тройник типа «tee» предназначен для трехстороннего разветвления трубопроводов холодильных систем и обеспечивает герметичное соединение фларовых соединений разных типоразмеров: два ответвления рассчитаны на трубопроводы диаметром 1/2 дюйма и одно — на 3/8 дюйма. Изделие идентифицируется как модель производителя Castel (артикул 7320/443, международный код TR2-86) и выпускается в комплектных упаковках по 25 штук для промышленных применений и сервисного обеспечения.

Конструктивно тройник выполнен как резьбовое фларовое соединение с наружной SAE-резьбой на всех ответвлениях, что обеспечивает совместимость с фланцевыми гайками и штуцерами для труб с фларовой кромкой. Геометрия тройника обеспечивает прямолинейное ответвление с сохранением осевого направления течения хладагента и возможностью подключения сервисных или контрольных элементов, применяемых в холодильных магистралях.

Соединение спроектировано в соответствии с требованиями SAE по фларовым интерфейсам, что обеспечивает соответствие типоразмеров и посадочных поверхностей при монтаже с медными трубами и стандартными фларовыми фитингами. Конструкция предполагает эксплуатацию с трубами и уплотнениями, характерными для холодильных контуров, без необходимости применения сварки или пайки в месте фланцевого соединения.

Применяется в линиях холодильного оборудования торговых и логистических объектов, производственных холодильных установках и системах кондиционирования, где требуется разветвление медных трубопроводов хладагента; совместим с монтажными и сервисными компонентами, рассчитанными на SAE фларовые интерфейсы соответствующих дюймовых номиналов.

Документация

Каталог
(130.29 Kb)
