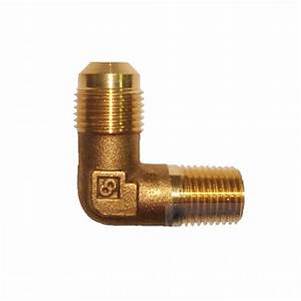

ФИТИНГ УГЛОВОЙ CASTEL (НАРУЖ./НАРУЖ.) Elbow 5/8" Flare x 1/2" NPT, 7230/54
- Артикул: 7230/54
- Бренд: Castel
- Количество штук в упаковке: 25
- Международный код: E1-10D
- Подсоединение 1 Резьба ВХОД дюйм: 5/8" SAE НАРУЖ
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 120
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/2" NPT НАРУЖ
Описание
Угловой переходной фитинг Castel, артикул 7230/54 (международный код E1-10D), предназначен для создания герметичных соединений между трубопроводами с конической SAE flare под фланец 5/8" и резьбовыми портами с дюймовой NPT 1/2"; номинальное рабочее давление изделия составляет 120 бар, что определяет область его применения в системах с повышенными давлениями.
Конструктивно изделие выполнено в форме углового перехода, обеспечивающего изменение направления трубопровода при стыковке двух различных типов соединений; с одной стороны формируется уплотняющая посадка фланцевого (flare) соединения, с другой — применяется коническая NPT-резьба, что требует соответствующих ответных деталей с внутренней резьбой и обеспечивает уплотнение путем герметизации резьбового сопряжения.
Фитинг рассчитан на монтаж в системах холодильного, климатического и промышленного гидравлического оборудования, где требуется прямое сопряжение компонентов со стандартами SAE flare и NPT; конструкция с наружными соединениями упрощает установку в местах перехода между трубными линиями и резьбовыми портами оборудования при давлении до 120 бар.
