ФИТИНГ УГЛОВОЙ CASTEL (НАРУЖ./НАРУЖ.) Elbow 3/8" Flare x 1/4" NPT, 7230/32
- Артикул: 7230/32
- Бренд: Castel
- Количество штук в упаковке: 50
- Международный код: E1-6B
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE НАРУЖ
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 120
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/4" SAE НАРУЖ
Описание

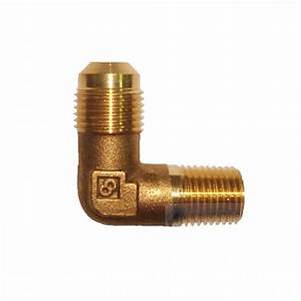

Угловой фитинг 90° предназначен для соединения линий с разными типами резьбовых интерфейсов: с одной стороны применена наружная фланцевая (flare, SAE) резьба диаметра 3/8", с другой — наружная коническая резьба типа NPT диаметра 1/4". Изделие рассчитано на рабочее давление до 120 бар и поставляется под международным кодом E1-6B от производителя Castel.
Конструкция представляет собой компактный фасонный элемент с двумя наружными резьбовыми соединениями, обеспечивающий изменение направления трубопровода на 90°. Комбинация flare- и NPT-резьб предполагает различные способы герметизации при монтаже: контактное уплотнение по фланцевой поверхности в месте flare-соединения и уплотнение конической NPT-резьбы с применением уплотнительных материалов при необходимости.
Фитинг предназначен для применения в холодильных и климатических системах, где требуется стыковка компонентов с 3/8" flare и 1/4" NPT интерфейсами при высоких рабочих давлениях; может использоваться при монтажах линий обслуживания и в технологических соединениях агрегатов. Поставляется упаковками по 50 штук, что влияет на складирование и комплектацию монтажных комплектов.
