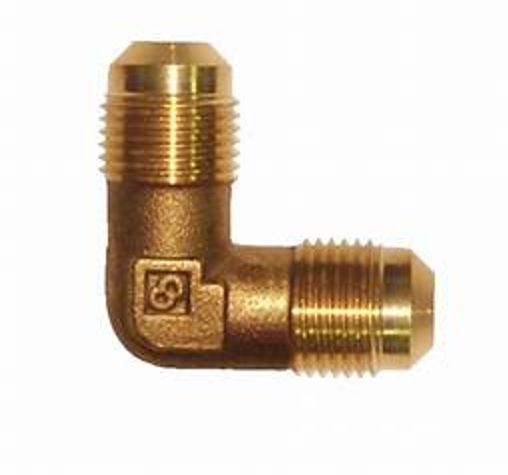

ФИТИНГ УГЛОВОЙ CASTEL (НАРУЖ./НАРУЖ.) Elbow 1/4" Flare, 7210/2
- Артикул: 7210/2
- Бренд: Castel
- Количество штук в упаковке: 100
- Международный код: E2-4
- Подсоединение 1 Резьба ВХОД дюйм: 1/4" SAE НАРУЖ
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 140
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/4" SAE НАРУЖ
Описание
Угловой фитинг Castel, модель 7210/2 (международный код E2-4), предназначен для соединения линий с наружной конической резьбой по стандарту SAE диаметром 1/4 дюйма на обоих торцах; номинальное рабочее давление изделия составляет 140 бар. Поставляется в упаковках по 100 штук, что соответствует промышленной логистике комплектующих для систем холодоснабжения.
Конструктивно изделие выполнено в форме углового соединителя с одним фиксированным углом разворота, обеспечивающим изменение направления трубопровода без дополнительного изгиба труб. Соединение реализовано по схеме "наружная резьба — наружная резьба" с применением флейрового уплотнения, рассчитанного на работу в системах с преимущественно высокими рабочими давлениями; конструкция предполагает подсоединение через соответствующие флейровые гайки и трубки с развёрнутым концом флейра.
Применение фитинга соответствует требованиям совместимости с компонентами холодильных и климатических систем, использующими SAE-флейровые соединения 1/4". Фитинг может использоваться в промышленных холодильных установках, системах кондиционирования и транспортных холодильниках при условиях эксплуатации, не превышающих указанного максимального рабочего давления. Для корректного ввода в эксплуатацию требуется подбор комплектующих и уплотнений, соответствующих SAE-стандарту и рабочему давлению системы.
