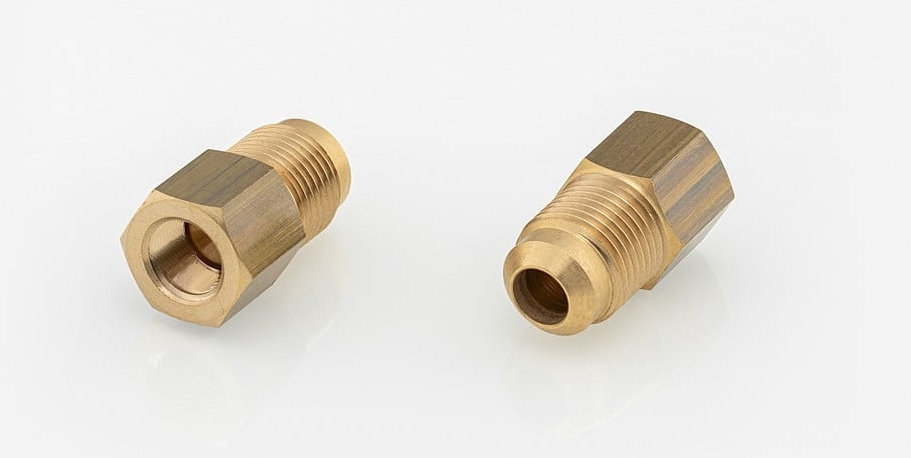

ПЕРЕХОДНИК CASTEL (НАРУЖ.РЕЗЬБА/ВНУТР.ПАЙКА) Solder Union 3/8" Flare x 1/2" ODS, 7170/34

Описание

Переходник представляет собой сварно-пайковое соединительное звено для холодильных контуров, обеспечивающее сопряжение резьбового фланцевого штуцера стандарта SAE 3/8" и посадочного места для наружной пайки трубки диаметром 1/2" (ODS). Изделие рассчитано на рабочее давление до 140 бар, что определяет область его применения в средах с повышенными давлением хладагента.

Конструктивно выполнен как соединительный узел типа "solder union": одна сторона обеспечивает внешнюю резьбовую посадку под flare-тип фитинг с возможностью уплотнения уплотнительным элементом при сборке, другая — внутреннюю гильзу для выполнения капиллярной пайки ODS. Такая компоновка позволяет получать герметичное механико-термическое соединение между резьбовыми компонентами и медными трубопроводами при монтаже и ремонте холодильных систем.

Технология соединения включает использование пайки по наружному диаметру (ODS), обеспечивающей капиллярное заполнение зазоров и прочное металлическое соединение труб и гильзы; сопряжение по SAE обеспечивает совместимость с распространёнными фланцевыми фитингами и штуцерами в холодильной технике. Детали конструкции соответствуют размерным стандартам, принятым для технологических соединений данного типа.

Применяется для соединения элементов холодильных контуров в системах торгового и промышленного охлаждения, а также для сервисных и монтажных операций при ремонте и модификации магистралей; совместим с оборудованием и компонентами, рассчитанными на 3/8" SAE flare-подсоединение и 1/2" ODS пайку, в системах с рабочим давлением до указанной величины.
