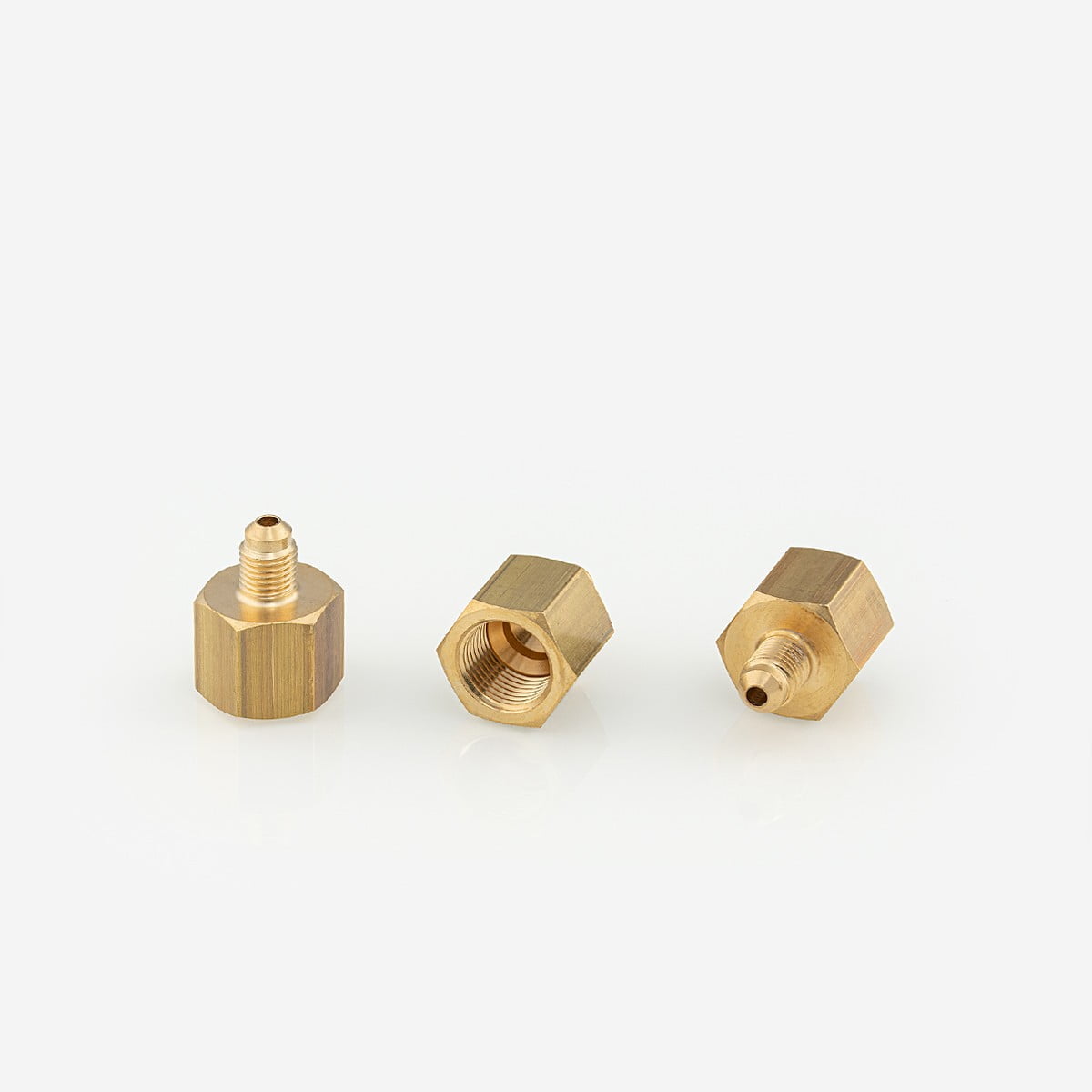

ПЕРЕХОДНИК CASTEL (НАРУЖ./ВНУТР.) Threaded Union 1/4" Flare x 1/8" NPT-F, 7150/21
- Артикул: 7150/21
- Бренд: Castel
- Количество штук в упаковке: 50
- Международный код: U3-4A
- Подсоединение 1 Резьба ВХОД дюйм: 1/4" SAE
- Производитель: Castel
- Максимальное рабочее давление MWP Бар: 140
- Подсоединение 2 Резьба ВЫХОД дюйм: 1/4" NPT ВНУТР
Описание
Переходник Castel модели 7150/21 представляет собой резьбовое соединение для стыковки линий холодильного контура: одна сторона выполнена под SAE Flare диаметром 1/4", в маркировке указан переход на внутреннюю NPT‑резьбу (NPT‑F). Конструкция изделия рассчитана на эксплуатацию при рабочем давлении до 140 бар, что определяет сферу применения в высоконапорных участках холодильных и технологических систем.
Конструкция представляет собой резьбовой муфтовый переходник, объединяющий фланцевое уплотнение Flare и коническую NPT‑резьбу; Flare обеспечивает контактное уплотнение по кромке фаски, NPT‑сторонa реализует герметизацию посредством конической резьбы при использовании соответствующих уплотняющих методов. Формат соединения позволяет разборку для технического обслуживания и обеспечивает совместимость с компонентами, выполненными по стандартам SAE и NPT.
Применение изделия ориентировано на холодильные и климатические контуры промышленного назначения, где требуются переходы между стандартами резьбовых соединений (SAE Flare и NPT). Переходник используется при монтаже и ремонте агрегатов, трубопроводов и запорной арматуры, при этом при установке необходимо соблюдать требования к совместимости размеров резьб и применять рекомендованные методы уплотнения конической NPT‑резьбы.
