МУФТА СОЕДИНИТЕЛЬНАЯ CASTEL Threaded Union 1" Flare, 7110/8

Описание

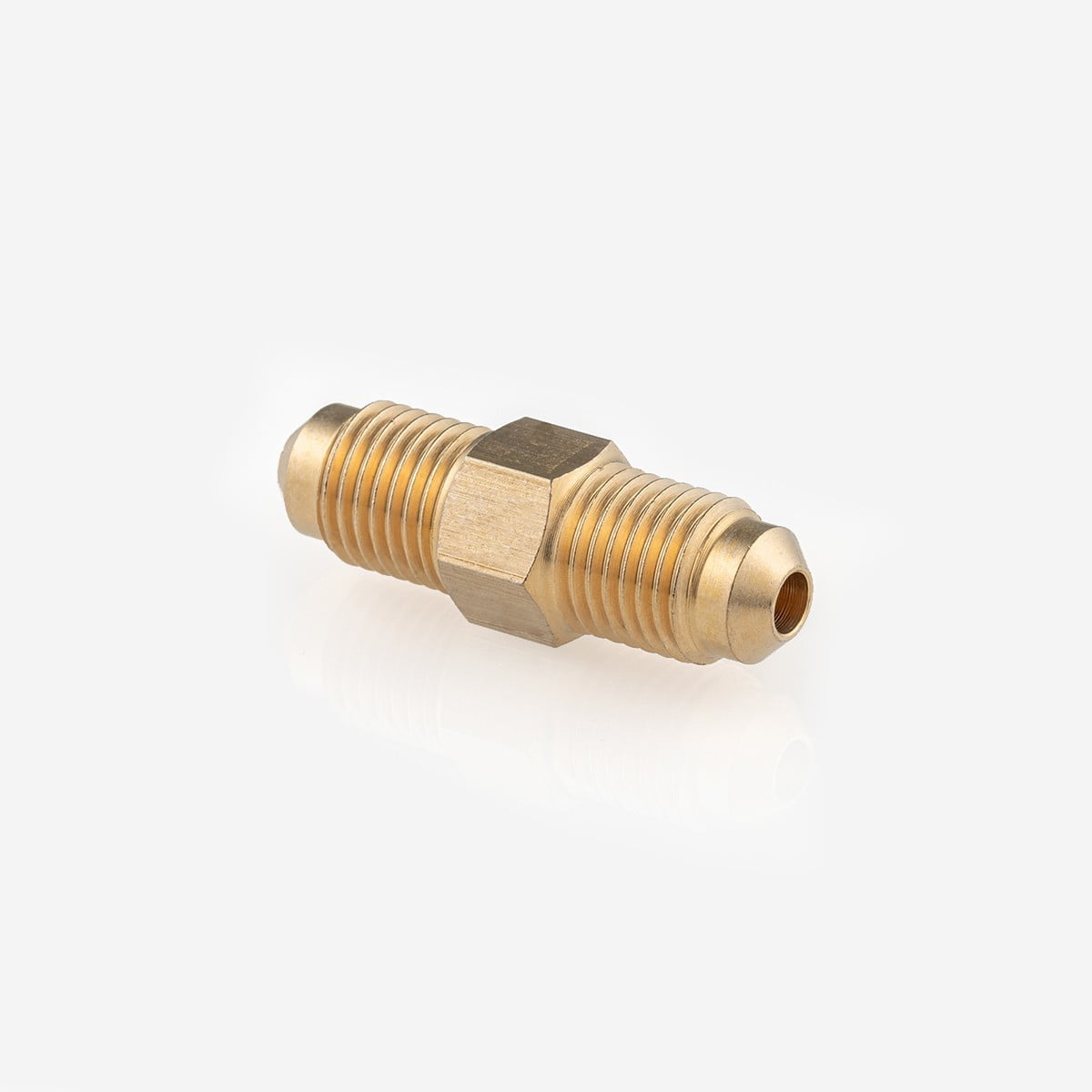

Муфта соединительная CASTEL Threaded Union 1" Flare, модель 7110/8 (идентификатор U2‑16) выполнена в виде резьбового фланцевого соединения с посадочным местом под фляр (flare) диаметром 1" по SAE, что обеспечивает совместимость с типовыми фланцевыми магистралями и шлангами. Номинальное максимальное рабочее давление изделия составляет 140 бар, что определяет применение муфты в высоко- и средненапорных участках холодильных и кондиционирующих контуров; комплект поставки включает пакет по 10 штук для серийных монтажных и обслуживающих работ.

Конструктивно изделие представляет собой цилиндрический фитинг серии 7110–7170 с резьбовым соединением и флярной поверхностью уплотнения; конструкция предусматривает разъёмную стыковку с контуром через гайку и коническую поверхность фляра, обеспечивающую уплотнение механическим прижатием. Резьевые сопряжения выполнены по стандартным SAE‑параметрам, что упрощает монтаж, демонтаж и замену без изменения трубопроводной схемы.

Все цилиндрические фитинги данной серии изготовлены из латуни по норме EN 12164 (марка CW614N), материал обеспечивает требуемую прочность резьевых соединений, пригоден к механической обработке и обладает эксплуатационной стойкостью в средах, содержащих холодильные масла и типичные хладагенты. Технологии изготовления включают стандартную токарно‑фрезерную обработку и нарезку резьбы в соблюдении допусков, принятых для холодильных фитингов.

Муфта предназначена для применения в системах холодоснабжения и кондиционирования, использующих распространённые хлорфторсодержащие хладагенты, и может использоваться в коммерческих и промышленных установках для сборки магистралей, организации сервисных отводов и ремонта участков трубопровода при эксплуатации в условиях, требующих герметичных и разъёмных соединений.
