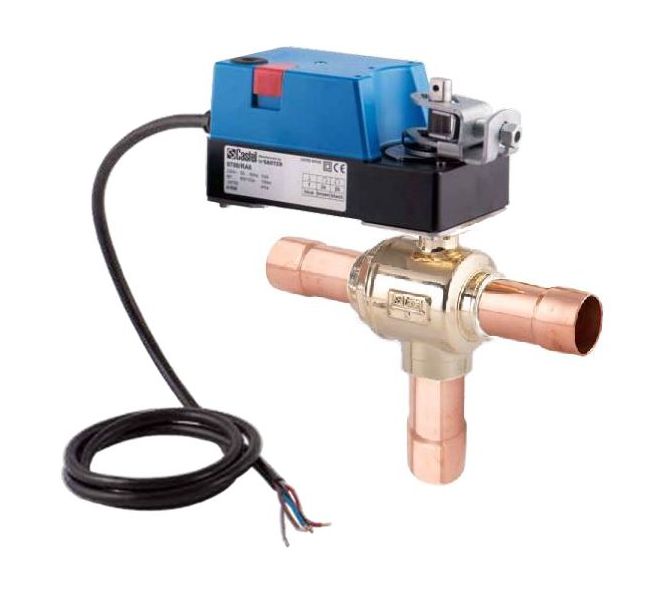

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/M42A6)
- Артикул: 6690M/M42A6
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 37
- Крутящий момент Nm: 30
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 3,7
- Пропускная способность Kv (m3/h): 38,5
- Соединение пайка Ø Дюймы / мм: - / 42
Описание
Трёхходовой вентиль с сервоприводом предназначен для распределения или перенаправления рабочего хладагента в трубопроводных системах; пропускная способность по коэффициенту Kv составляет 38,5 м³/ч при внутреннем проходном сечении диаметром 37 мм, усилие привода обеспечивает крутящий момент порядка 30 Н·м, при этом потребляемая электрическая мощность привода составляет 3,7 Вт, время привода на перемещение — порядка 120 секунд.
Конструкция реализована в виде трёхходовой схемы с исполнительным сервоприводом, смонтированным на корпусе клапана и обеспечивающим поворотный привод затвора для переключения потоков; корпус и внутренняя геометрия рассчитаны на максимальное рабочее давление до 45 бар и оформлены с патрубком для пайки по ODS с наружным диаметром 42 мм.
Технология соединения — подготовка под пайку ODS Ø42 мм, что предполагает монтаж методом пайки трубных соединений; материалы уплотнений и элементов привода подобраны с учётом эксплуатации в диапазоне температур от −40 до +150 °C, что обеспечивает сохранение герметичности и работоспособности в указанных температурных условиях.
Клапан применим в системах промышленного холода и климатизации, где требуется трёхходовое распределение рабочего тела при давлении до 45 бар и при использовании пайки трубных линий Ø42 мм; типовые области применения включают холодильные агрегаты, технологические линии пищевой промышленности и крупные кондиционирующие установки.
