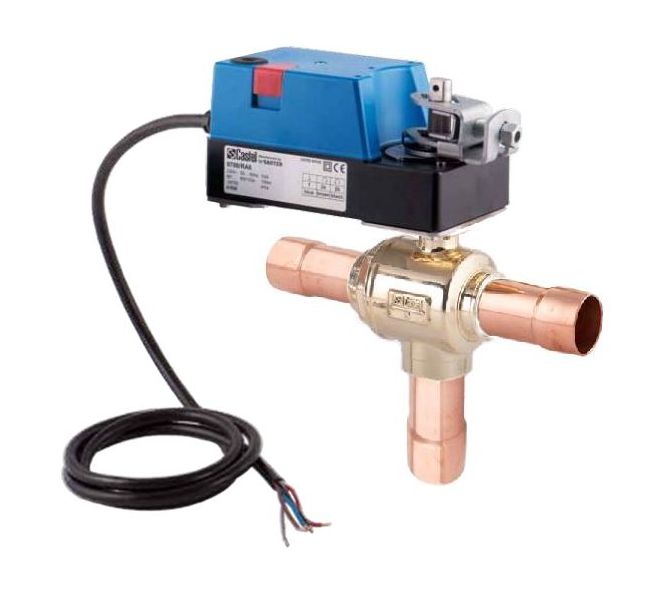

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/M42A2)
- Артикул: 6690M/M42A2
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 37
- Крутящий момент Nm: 30
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 2,4
- Пропускная способность Kv (m3/h): 38,5
- Соединение пайка Ø Дюймы / мм: - / 42
Описание
Трёхходовой сферический/поворотный клапан с интегрированным сервоприводом предназначен для управления потоками в хладоагрегатах и системах кондиционирования; полнопроходной диаметр внутреннего отверстия составляет 37 мм, что соответствует пропускной способности Kv ≈ 38,5 м3/ч. Исполнительный механизм обеспечивает рабочий момент до 30 Н·м при потребляемой мощности 2,4 Вт, время полного перехода привода указано как 120 с; конструкция рассчитана на максимальное рабочее давление до 45 бар и эксплуатацию в диапазоне температур от −40 °C до +150 °C.
Конструкция выполнена как интегрированная комбинация трёхходового корпуса и сервопривода с возможностью пайки к трубопроводу по технологии ODS; соединительная фасонка рассчитана на пайку под внешний диаметр 42 мм. Интеграция привода и запорного элемента обеспечивает передачу указанного крутящего момента непосредственно на запорную пару без необходимости дополнительных механических адаптеров.
Применение оправдано в промышленных и коммерческих системах холодоснабжения и кондиционирования, где требуется управление распределением хладагента в магистралях с высоким давлением и широким температурным диапазоном; совместимость со стандартной ODS-пайкой Ø42 мм делает устройство пригодным для врезки в медные трубопроводы систем охлаждения и технологических контуров.
