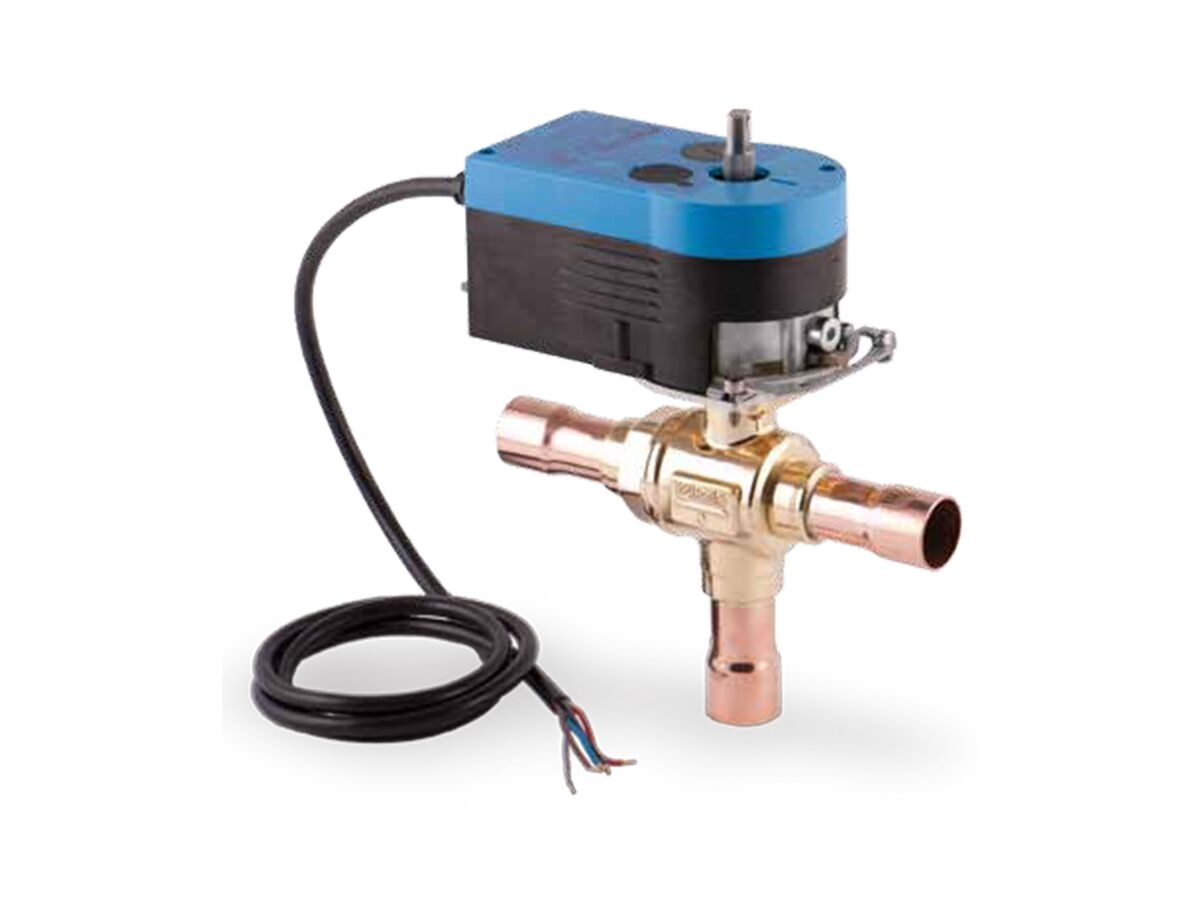

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/M28A6)
- Артикул: 6690M/M28A6
- Бренд: Castel
- Время работы: 60
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 24
- Крутящий момент Nm: 10
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 2,9
- Пропускная способность Kv (m3/h): 15,9
- Соединение пайка Ø Дюймы / мм: - / 28
Описание
Клапан трёхходовый с сервоприводом производства Castel рассчитан на работу в широком температурном диапазоне от −40 до +150 °C и выдерживает максимальное рабочее давление до 45 бар; проходное отверстие диаметром 24 мм и коэффициент пропускной способности Kv 15,9 м³/ч определяют его гидравлические характеристики и скорость потока при типичных режимах работы холодильных контуров.
Сервопривод обеспечивает вращающий момент порядка 10 Н·м при потребляемой мощности около 2,9 Вт и время срабатывания примерно 60 секунд, что позволяет реализовать модулирующее управление положением запирающего элемента; конструкционно клапан выполнен в трёхходовом исполнении для функции смешивания или распределения потока, а присоединение предназначено для пайки ODS с наружным диаметром 28 мм.
Применена технология ODS-пайки для надёжного соединения с медными трубопроводами соответствующего диаметра; электрический сервопривод использует стандартные исполнительные механизмы для позиционирования затворного элемента и интеграции с системой управления холодильной установки.
Предназначен для использования в холодильных и климатических системах коммерческих и промышленных объектов, включая холодильные агрегаты и магистрали, где требуются трёхходовые распределительные узлы с возможностью термодинамического управления потоком и совместимостью с линиями под пайку Ø28 мм.
