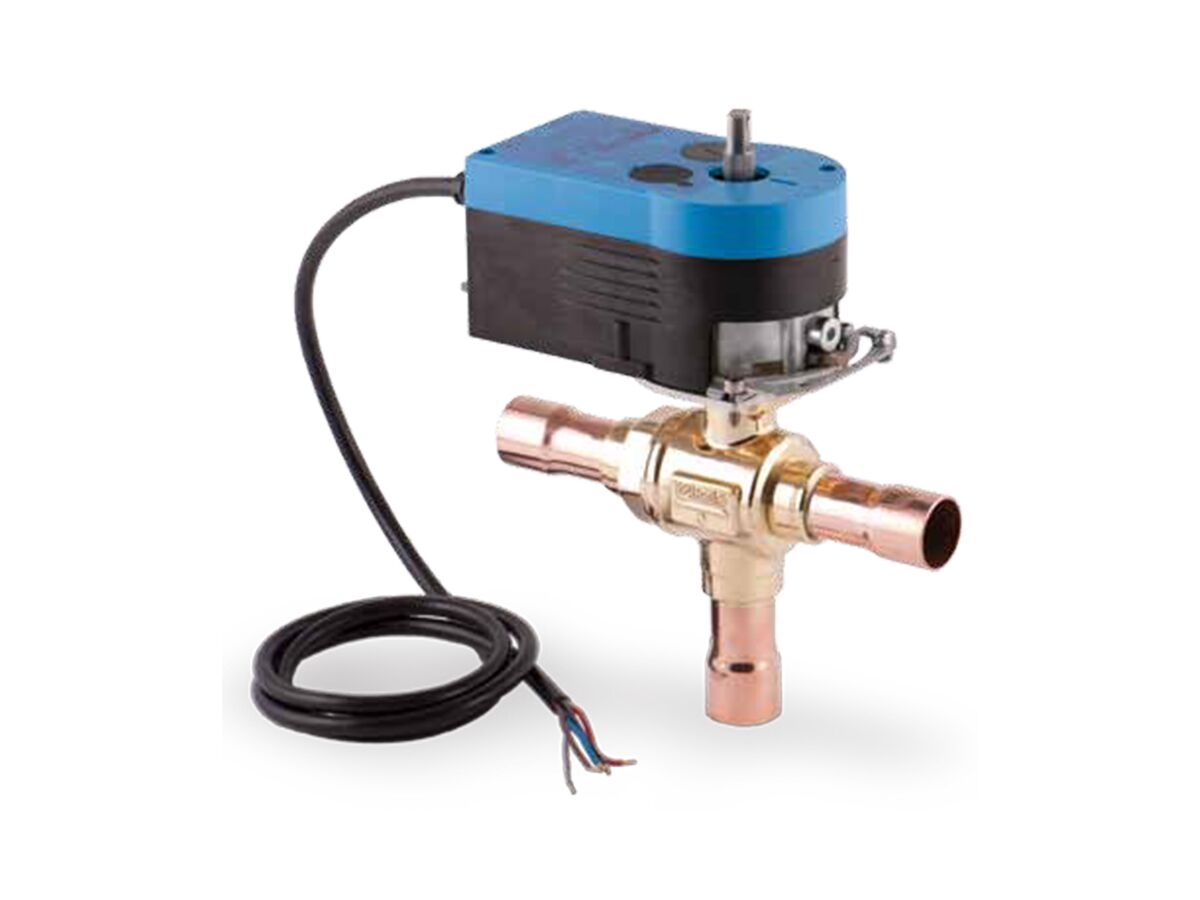

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/M28A2)
- Артикул: 6690M/M28A2
- Бренд: Castel
- Время работы: 60
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 24
- Крутящий момент Nm: 10
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 4,8
- Пропускная способность Kv (m3/h): 15,9
- Соединение пайка Ø Дюймы / мм: - / 28
Описание
Трёхходовый клапан с сервоприводом предназначен для управления направлением и распределением потока; внутренний проход имеет диаметр 24 мм, пропускная способность заявлена на уровне 15,9 м3/ч, сервопривод обеспечивает крутящий момент 10 Н·м при потребляемой мощности около 4,8 Вт и выполняет полный рабочий ход за примерно 60 секунд; изделие рассчитано на эксплуатацию при рабочем давлении до 45 бар и в температурном диапазоне от −40 до +150 °C.
Конструкция представляет собой трёхходовую запорно-регулирующую схему с интегрированным электрическим сервоприводом и исполнением для пайки соединения ODS, что обеспечивает непосредственное встраивание в трубопроводы через пайку диаметром 28 мм; привод обеспечивает механическое переключение положения затвора с указанным моментом и временем хода.
Соединение под пайку ODS диаметром 28 мм является технологической особенностью, определяющей метод установки в трубопроводную систему; электрический сервопривод реализует стандартный приводной механизм без встроенных демпферов или дополнительных электронных модулей в описанных характеристиках.
Применяется в системах холодильной и климатической техники, где требуется трёхходовое распределение рабочего тела при высоких рабочих давлениях и широком температурном диапазоне, подходит для интеграции в магистрали с пайкой под Ø28 мм и совместим с оборудованием производителя Castel и типовыми компонентами промышленных и коммерческих холодильных контуров.
