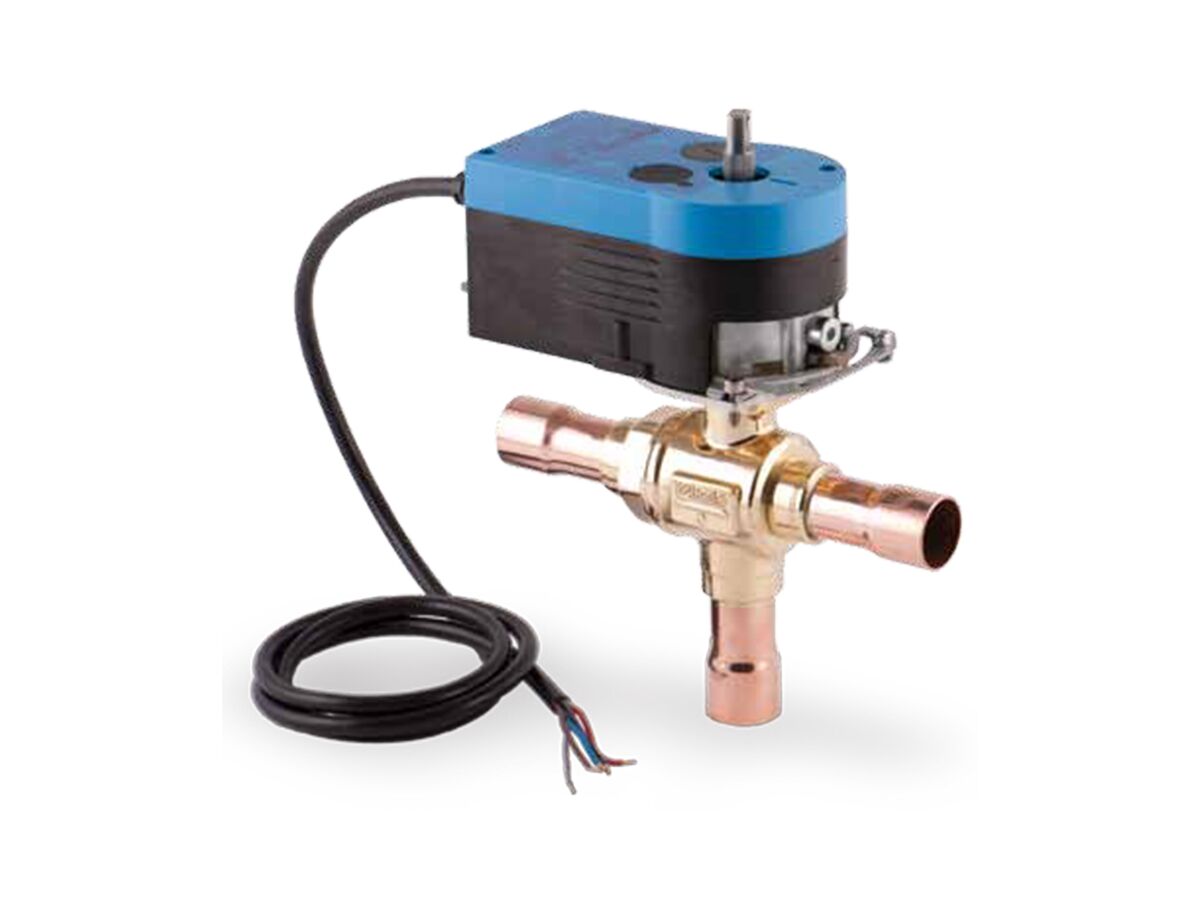

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/9A6)

Описание

Клапан 3‑ходовой Castel модели 6690M/9A6 с электрическим сервоприводом предназначен для применения в холодильных и климатических контурах; время полного хода сервопривода составляет 60 с, номинальный крутящий момент привода — 10 Н·м, потребляемая мощность — 2,9 Вт. Пропускная способность клапана при номинальных условиях соответствует коэффициенту Kv 15,9 м³/ч, диаметр проходного отверстия — 24 мм.

Конструкция представляет собой трёхходовой распределительный элемент с интегрированным сервоприводом, выполненным для непосредственного присоединения к трубопроводу методом пайки ODS; присоединительный размер рассчитан на соединение 1 1/8". Сервопривод обеспечивает поворотный привод затвора для переключения потоков в режиме смешивания или отвода, при этом привязка времени хода и крутящего момента определяет динамику переключения в гидравлической цепи.

Клапан рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +150 °C и выдерживает максимальное рабочее давление до 45 бар, что обуславливает совместимость с большинством промышленно-применяемых хладоагентов и технологических режимов. Применение технологии пайки ODS обеспечивает надежное металлическое сварное соединение трубопровода с корпусом клапана и минимизирует риск утечек в местах присоединения.

Устройство подходит для применения в холодильных установках, системах кондиционирования и тепломеханических контурах предприятий торговли, логистики и пищевой промышленности, где требуется трёхходовое распределение потока с дистанционным электрическим управлением и присоединением под пайку соответствующего диаметра.
