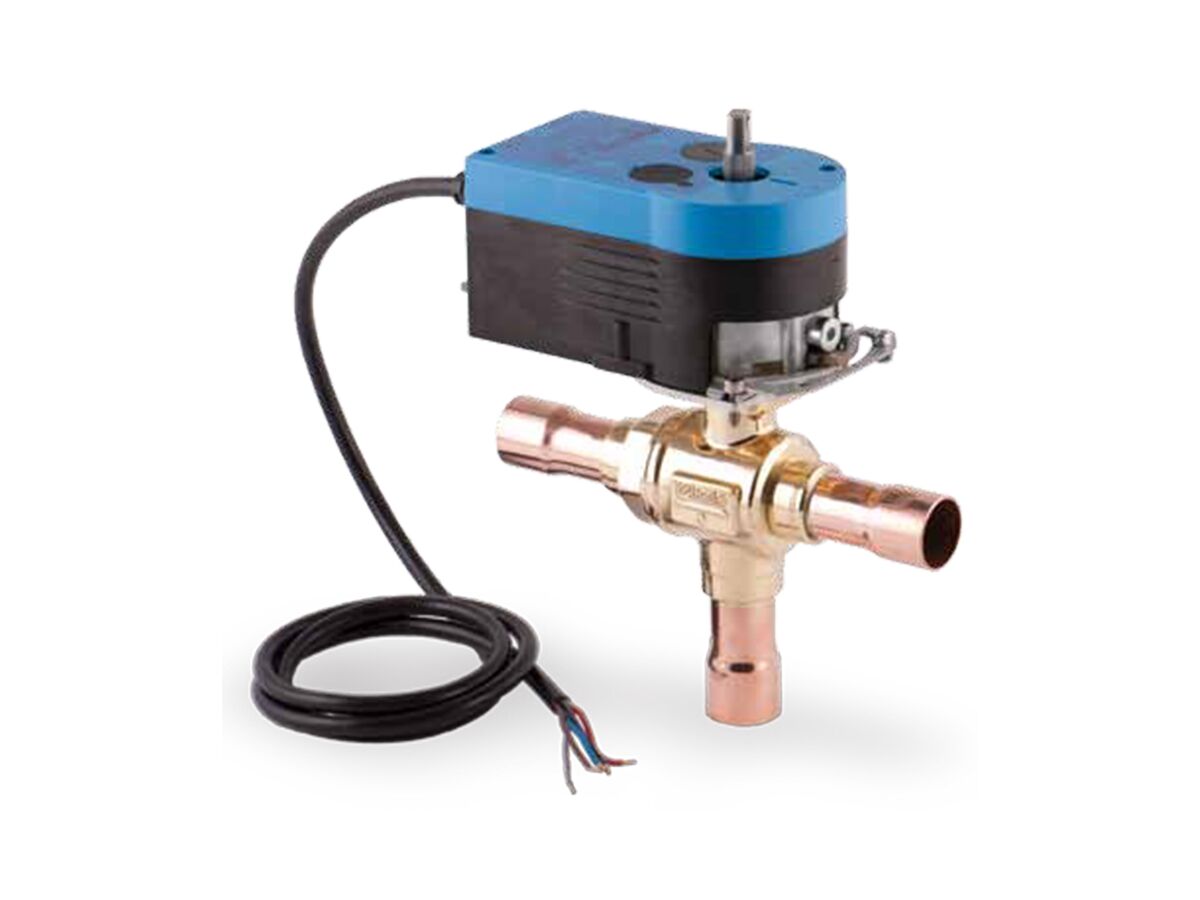

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/9A2)
- Артикул: 6690M/9A2
- Бренд: Castel
- Время работы: 60
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 24
- Крутящий момент Nm: 10
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 4,8
- Пропускная способность Kv (m3/h): 15,9
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Трёхходовый клапан с серво-приводом Castel, модель 6690M/9A2, предназначен для регулирования и перераспределения рабочего потока в холодильных и климатических контурах; номинальная пропускная способность составляет порядка 15,9 м³/ч при проходном отверстии 24 мм, расчётное максимальное рабочее давление — 45 бар, рабочая температурная область от −40 до +150 °C. Серво-привод обеспечивает вращающий момент до 10 Н·м, потребляемая мощность привода — 4,8 Вт, время полного перехода привода заявлено примерно 60 с.
Конструктивно клапан выполнен как трёхходовой узел с электромеханическим сервоприводом, смонтированным непосредственно на корпусе, что обеспечивает интеграцию управления положением затвора и компактность сборки. Присоединение к трубопроводу выполнено под пайку ODS, размер подпайки указан как 1 1/8", что соответствует монтажу методом низкотемпературной пайки в холодильных магистралях.
Конструкция рассчитана на работу в условиях, требующих герметичности и стабильности перемещения затвора в широком температурном диапазоне; использование сервоуправления с заданным крутящим моментом и ограниченной потребляемой мощностью позволяет обеспечить контроль положения затвора при высоком рабочем давлении. Исполнение под пайку ODS определяет набор технологических требований при монтаже и совместимость с медными/латунными соединениями, распространёнными в холодильной технике.
Клапан применим в промышленной и коммерческой холодильной и климатической технике для функций перераспределения или смешения теплоносителя/хладагента в контурах с пайковыми соединениями ODS и рабочими давлениями до 45 бар; типоразмер присоединения и параметры пропускной способности следует учитывать при проектировании соответствующих магистралей и подборе совместимых компонентов системы.
