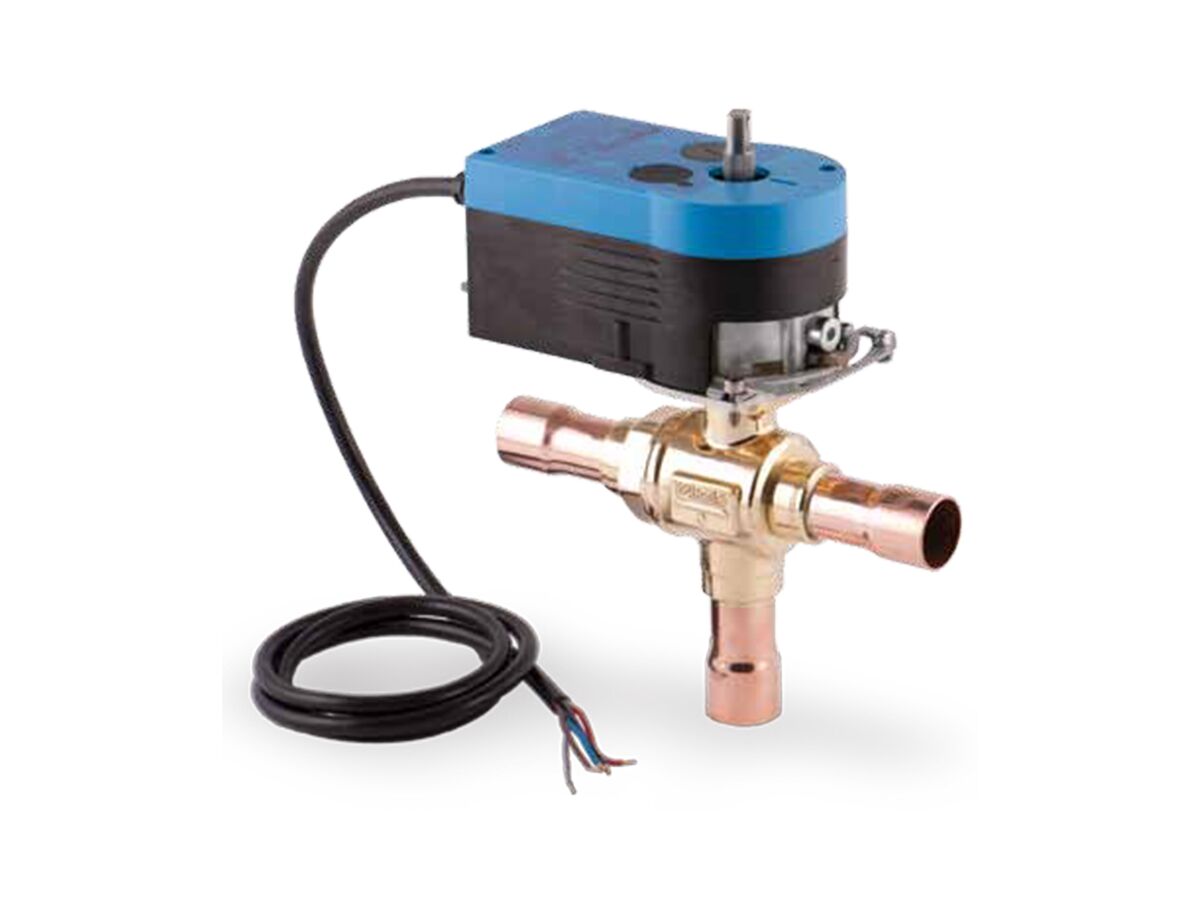

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/7A6)
- Артикул: 6690M/7A6
- Бренд: Castel
- Время работы: 60
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 19
- Крутящий момент Nm: 10
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 2,9
- Пропускная способность Kv (m3/h): 10,7
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Клапан трёхходовой с электромеханическим сервоприводом предназначен для управления потоком в трубопроводах со сварно-паяным соединением ODS; гидравлическая пропускная способность составляет 10,7 м3/ч при внутреннем проходе 19 мм, что определяет рабочие характеристики по расходу и перепаду давления.
Исполнительный механизм обеспечивает поворот запорного элемента с крутящим моментом до 10 Н·м и временем срабатывания около 60 секунд; сервопривод интегрирован в корпус клапана и рассчитан на питание с потребляемой мощностью 2,9 Вт. Соединение под пайку выполнено под трубный диаметр 7/8" (22 мм), что предполагает жёсткую интеграцию в медные магистрали.
Конструкция рассчитана на эксплуатацию при температуре от −40 до +150 °C и выдерживает рабочее давление до 45 бар, что соответствует требованиям к компонентам холодильных и технологических контуров с повышенным давлением. Применение технологии пайки ODS обеспечивает надёжное герметичное соединение с минимальным содержанием кислорода в шве.
Клапан рассчитан на использование в холодильных и климатических системах, а также в технологических установках пищевой промышленности и логистики, где применяются трубопроводы Ø22 мм под пайку; допустимые температурный диапазон и давление обеспечивают совместимость с широким кругом холодильных хладагентов и режимов работы.
