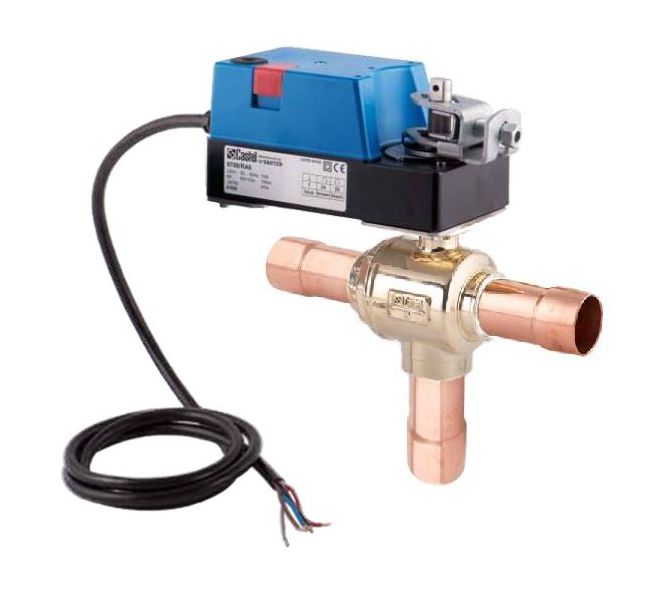

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/13A2)
- Артикул: 6690M/13A2
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 37
- Крутящий момент Nm: 30
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 2,4
- Пропускная способность Kv (m3/h): 38,5
- Соединение пайка Ø Дюймы / мм: 1 5/8" / -
Описание
Клапан 3-хходовой с сервоприводом Castel, модель 6690M/13A2, предназначен для управления распределением рабочего вещества в холодильных и климатических контурах; сервопривод обеспечивает перемещение рабочего элемента с временем срабатывания около 120 с при потребляемой мощности 2,4 Вт и развиваемом крутящем моменте 30 Нм, что позволяет поддерживать работоспособность при номинальном рабочем давлении до 45 бар.
Конструктивно устройство выполнено как трехходовой корпус с приводом, рассчитанным на пайку по технологии ODS и подключение фланцевого/пайочного патрубка Ø 1 5/8"; условный проход 37 мм в сочетании с пропускной способностью Kv 38,5 м3/ч обеспечивает высокую производительность при переключении потоков, а привод обеспечивает позиционирование запорного элемента для точного перераспределения потока.
Клапан рассчитан на эксплуатацию в широком температурном диапазоне от −40 °C до +150 °C и совместим с холодильными и климатическими системами, где требуется надежное управление потоками хладагента при повышенных давлениях и пайке по ODS; область применения включает промышленные холодильные установки, складские и торговые холодильные контуры и технологические линии пищевой промышленности.
