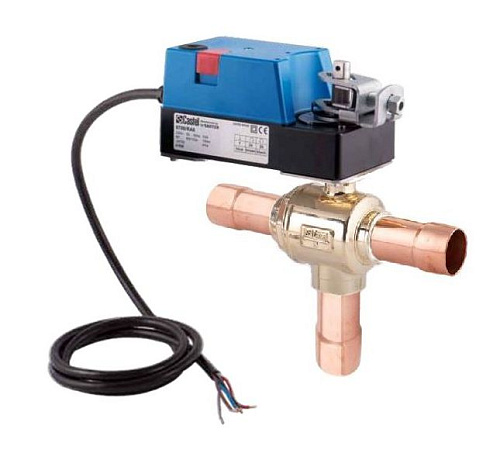

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/11A6)
- Артикул: 6690M/11A6
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 28
- Крутящий момент Nm: 30
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 3,7
- Пропускная способность Kv (m3/h): 20,3
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Трехходовый клапан с сервоприводом Castel 6690M/11A6 предназначен для управления распределением рабочего потока; коэффициент пропускной способности соответствует Kv 20,3 м3/ч при проходном отверстии диаметром 28 мм. Конструкция рассчитана на максимальное рабочее давление до 45 бар и рабочий температурный диапазон от −40 до +150 °C, что определяет пригодность к использованию в широком диапазоне промышленных и холодильных сред.
Электрический сервопривод обеспечивает управляемое позиционирование заслонки с номинальным крутящим моментом 30 Н·м и временем полного перемещения порядка 120 с. Присоединение к магистрали выполнено под пайку по ODS с наружным диаметром 35 мм (1 3/8"), что обеспечивает надежное герметичное соединение в трубопроводах холодильных и климатических систем.
Используемая технология пайки ODS обеспечивает механическую прочность и герметичность соединений при монтаже в медных трубопроводах и совместима с типовой практикой инсталляции холодильного оборудования. Электропривод характеризуется низким потреблением мощности (порядка 3,7 Вт), что упрощает его интеграцию в системы управления и автоматики.
Клапан предназначен для применения в холодильных и климатических установках, распределительных узлах технологических линий пищевой промышленности, складских и логистических комплексах, где требуется перенаправление или дозированное распределение хладагента/теплоносителя через магистрали под пайку Ø35 мм.
