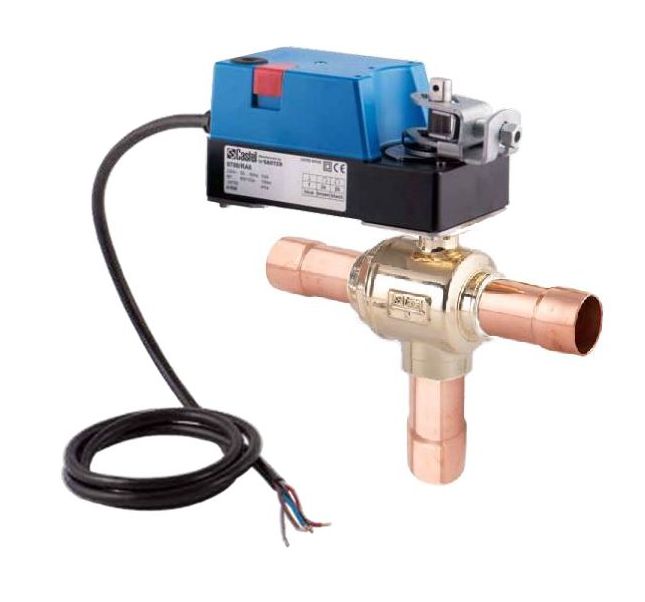

3-ХОДОВЫЙ КЛАПАН С СЕРВОПРИВОДОМ, ПОД ПАЙКУ ODS (6690M/11A2)
- Артикул: 6690M/11A2
- Бренд: Castel
- Время работы: 120
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 28
- Крутящий момент Nm: 30
- Максимальное рабочее давление MWP Бар: 45
- Мощность W: 2,4
- Пропускная способность Kv (m3/h): 20,3
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Трёхходовой клапан с сервоприводом Castel 6690M/11A2 характеризуется пропускной способностью Kv 20,3 м3/ч и допустимым рабочим давлением до 45 бар, что определяет его гидравлическую нагрузочную способность и требования к уплотнениям. Рабочий температурный диапазон от −40 до +150 °C обеспечивает устойчивость к низко- и высокотемпературным средам; крутящий момент привода 30 Н·м и электрическая потребляемая мощность порядка 2,4 Вт задают необходимые параметры для приведения затвора в рабочее положение. Время срабатывания сервопривода указано как 120 с, что важно учитывать при настройке регуляции и последовательности переключений в технологических схемах.
Конструкция выполнена в исполнении под пайку ODS с наружным диаметром подсоединения 1 3/8" (≈35 мм), что предполагает прямое включение в медные холодильные магистрали методом пайки. Проходной диаметр проточной части 28 мм определяет сечение потока через седло и влияет на гидравлическую характеристику при переходных режимах. Трёхходовая схема клапана позволяет выполнять функции распределения или смешения потоков в зависимости от схемы подключения, а сервопривод обеспечивает дистанционное и ступенчатое или пропорциональное (в зависимости от привода) управление позицией затвора.
Используемая технология пайки ODS обеспечивает непрерывное и герметичное присоединение к холодильным трубопроводам с минимальным внешним уплотнением на стыке; сервопривод интегрирован в корпус для обеспечения компактного исполнения и передачи крутящего момента к внутренним элементам запорного узла. Коэффициент пропускной способности и рабочие параметры привода заданы производителем и служат основой для расчёта потерь давления и подбора исполнительной электроники в составе системы управления.
Клапан предназначен для встраивания в холодильные и климатические системы коммерческого и промышленного назначения, включая технологические контуры в торговле, логистике и пищевой промышленности, где требуются пайка ODS под Ø35 мм, пропускная способность порядка 20 м3/ч и работа в широком температурном диапазоне при повышенном давлении до 45 бар. Совместим с системами, рассчитанными на линейные или распределительные операции по смешению/переключению потоков хладагента.
