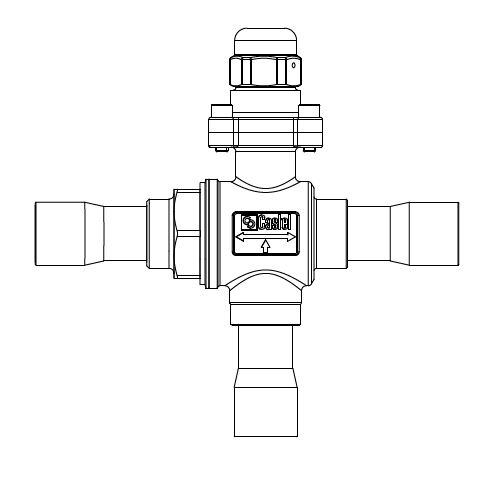

3-ХОДОВЫЙ РУЧНОЙ КЛАПАН ПОД ПАЙКУ (6690/M28)

Описание

Клапан трёхходовой ручной Castel модели 6690/M28 предназначен для управления направлением потока в системах холодоснабжения и климатического оборудования; рабочий температурный диапазон устройства позволяет эксплуатировать его при температурах от −40 до +150 °C, максимальное рабочее давление составляет 45 бар, а пропускная способность по значению коэффициента расхода Kv обеспечивает производительность порядка 15,9 м3/ч при заданных условиях потока; проходное отверстие внутренней ветви имеет диаметр 24 мм, что определяет гидравлические характеристики распределения потока.

Конструктивно клапан выполнен в трёхходовом исполнении с ручным приводом, обеспечивающим переключение потока между портами для функций байпасирования, смешения или перенаправления рабочего носителя; соединение рассчитано на монтаж методом пайки с присоединительным диаметром 28 мм, что предполагает стационарную установку в трубопроводе и формирование герметичного сварного соединения.

Технология соединения под пайку задаёт требования к монтажу и обеспечивает надёжное тепловое и гидравлическое сопряжение с трубопроводом; модель выпускается под брендом Castel и соответствует типовым конструктивным решениям, применяемым в промышленном холодильном оборудовании для обеспечения герметичности и выдерживания высоких рабочих давлений.

Применение клапана целесообразно в холодильных и климатических контурах, где требуется ручное перенаправление расхода или организация байпаса при работе с трубопроводами диаметром 28 мм и рабочими параметрами до 45 бар и температурой в указанном диапазоне; совместимость обеспечивается с системами, использующими пайку как метод соединения трубопроводов.
