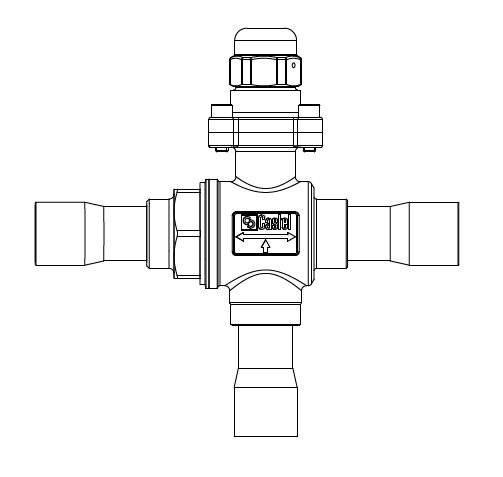

3-ХОДОВЫЙ РУЧНОЙ КЛАПАН ПОД ПАЙКУ (6690/9)
- Артикул: 6690/9
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 24
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 15,9
- Соединение пайка Ø Дюймы / мм: 1 1/8" / -
Описание
Клапан Castel ODS 6690/9 представляет собой трёхходовой ручной запорно-регулирующий элемент, предназначенный для встраивания в трубопроводы методом пайки; рабочий температурный диапазон от −40 °C до +150 °C и расчётное максимальное рабочее давление до 45 бар определяют область его эксплуатации в высоконагруженных холодильных и технологических контурах. Внутренний проход диаметром 24 мм обеспечивает пропускную способность, эквивалентную коэффициенту Kv 15,9 м³/ч, что соответствует требованиям по пропускной способности для средних расходов жидкости или холодоагента. Присоединение выполнено под пайку с типоразмером 1 1/8".
Трёхходовое исполнение клапана обеспечивает возможность перенаправления потока или организации смешения потоков в зависимости от схемы монтажа; ручное управление реализовано через механический привод, не требующий внешнего питания или встроенной автоматизации. Конструкция, рассчитанная на пайку, обеспечивает стационарное и герметичное соединение с трубопроводом, что уменьшает вероятность протечек при соблюдении технологических правил монтажа.
Устройство применимо в холодильных и климатических системах коммерческой и промышленной направленности, в технологических магистралях, где используются пайка и соединения соответствующего диаметра; эксплуатационные параметры по давлению и температуре делают клапан совместимым с типичными хладагенторами и средами, используемыми в торговых и промышленных холодильных установках при условии корректного подбора материалов трубопровода и соблюдения монтажных требований.
