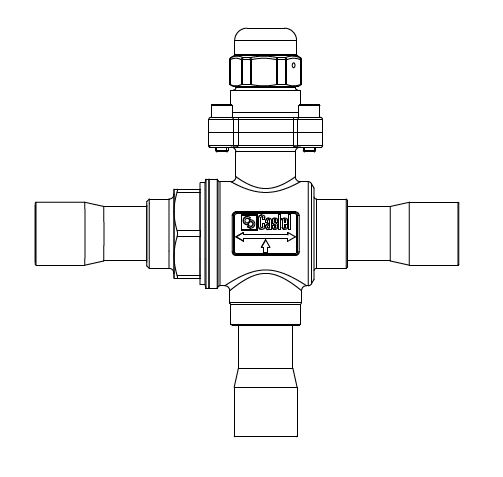

3-ХОДОВЫЙ РУЧНОЙ КЛАПАН ПОД ПАЙКУ (6690/7)
- Артикул: 6690/7
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 19
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 10,7
- Соединение пайка Ø Дюймы / мм: 7/8" / 22
Описание
Ручной трёхходовой клапан предназначен для переключения и распределения потоков в трубопроводах методом пайки; рассчитан на эксплуатацию при температурах от −40 °C до +150 °C и на максимальное рабочее давление до 45 бар. Внутренний проход с диаметром 19 мм обеспечивает пропускную способность, соответствующую Kv ≈ 10,7 м3/h, что определяет динамику потока при типичных гидравлических режимах холодильных и климатических контуров.
Конструктивно клапан выполнен как трёхходовой блок с ручным приводом, обеспечивающий перенаправление потока между портами без применения внешних приводных механизмов; монтаж осуществляется посредством пайки на соединениях диаметром 22 мм (7/8"), что исключает необходимость дополнительных резьбовых переходников и упрощает интеграцию в медные трубопроводы. Компоновка корпуса и расположение проходных каналов рассчитаны на установки, где требуется надёжное герметичное соединение методом пайки.
Применим в промышленных и коммерческих холодильных и климатических системах, включая цепи хладоагентов, где допустимы указанные температурно-давленческие режимы и требуется пайка соединений Ø 22 мм; технические параметры пропускной способности и допустимого давления позволяют использовать клапан в высоконапорных линиях и в узлах управления потоком при сервисном обслуживании систем.
