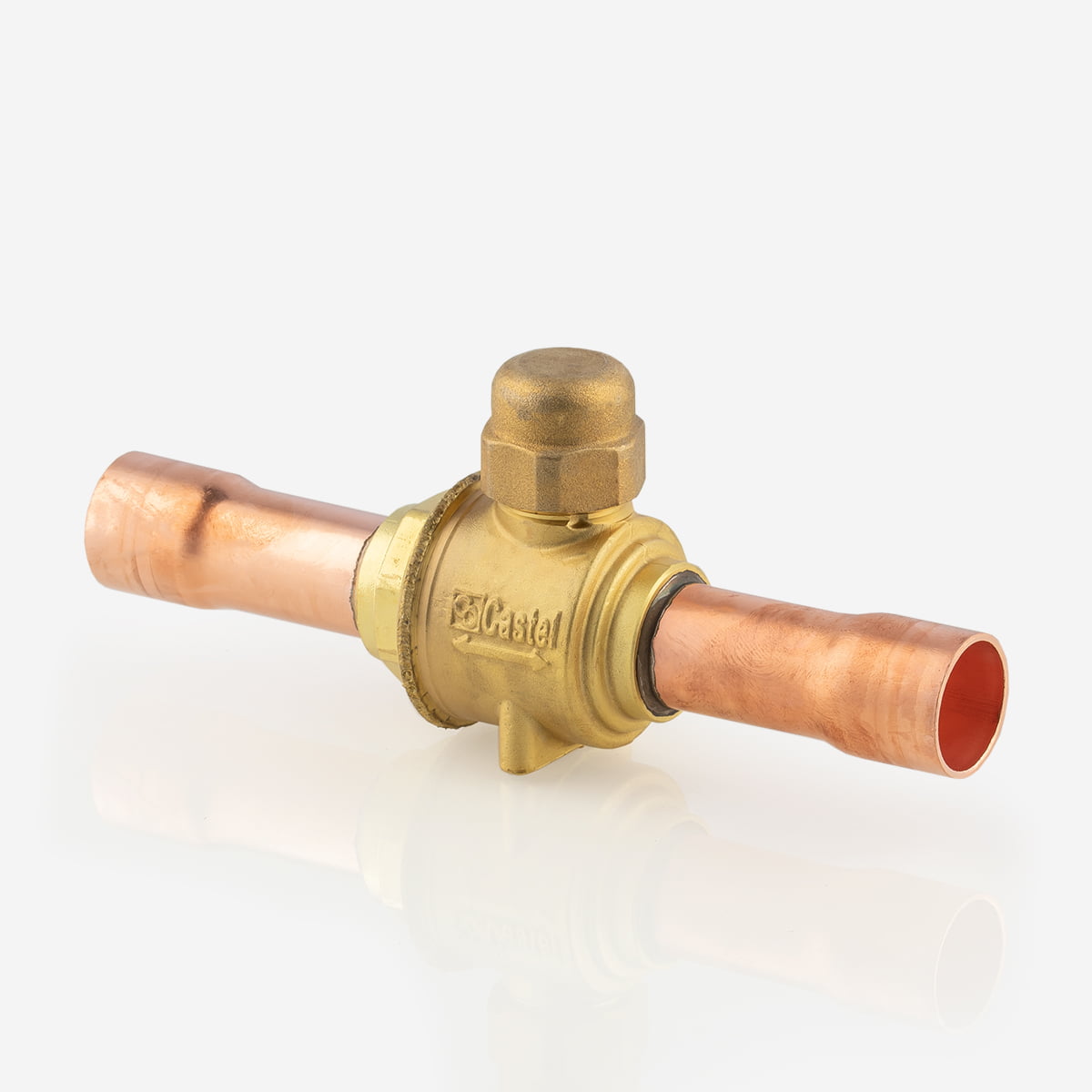

ШАРОВОЙ ВЕНТИЛЬ ПОД ПАЙКУ ODS, 6571/M64
- Артикул: 6571/M64
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 50
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 217
- Соединение пайка Ø Дюймы / мм: - / 64
Описание
Шаровой вентиль Castel 6571/M64 предназначен для работы в диапазоне температур от −40 до +150 °C и рассчитан на максимальное рабочее давление до 45 бар; проходное сечение достигает 50 мм, что при коэффициенте пропускной способности Kv 217 m3/h обеспечивает высокую пропускную способность и низкое гидравлическое сопротивление в штатных режимах эксплуатации. Соединение под пайку выполнено под диаметр 64 мм, что определяет требования к подсоединяемой трубной арматуре и технологии монтажа (пайка/пайка-бразирование).
Конструктивно устройство представляет собой шаровой затвор с ручным приводом, обеспечивающий запирание потока путем поворота шара; конструкция полного прохода (full bore) снижает потери давления и упрощает промывку/обслуживание линий. Корпус и конфигурация соединений рассчитаны на интеграцию в жидкостные, всасывающие и горячегазовые магистрали холодильных и кондиционирующих систем, где требуются герметичное отсечение и высокая пропускная способность.
Продукт предназначен для применения в системах охлаждения, заморозки и кондиционирования воздуха на предприятиях торговли, логистики и пищевой промышленности; температурно-давление параметры и размер под пайку позволяют использовать вентиль в трубопроводах соответствующих типоразмеров и технологических схем, где необходима совместимость с технологиями пайки и эксплуатационная устойчивость при повышенных нагрузках.
