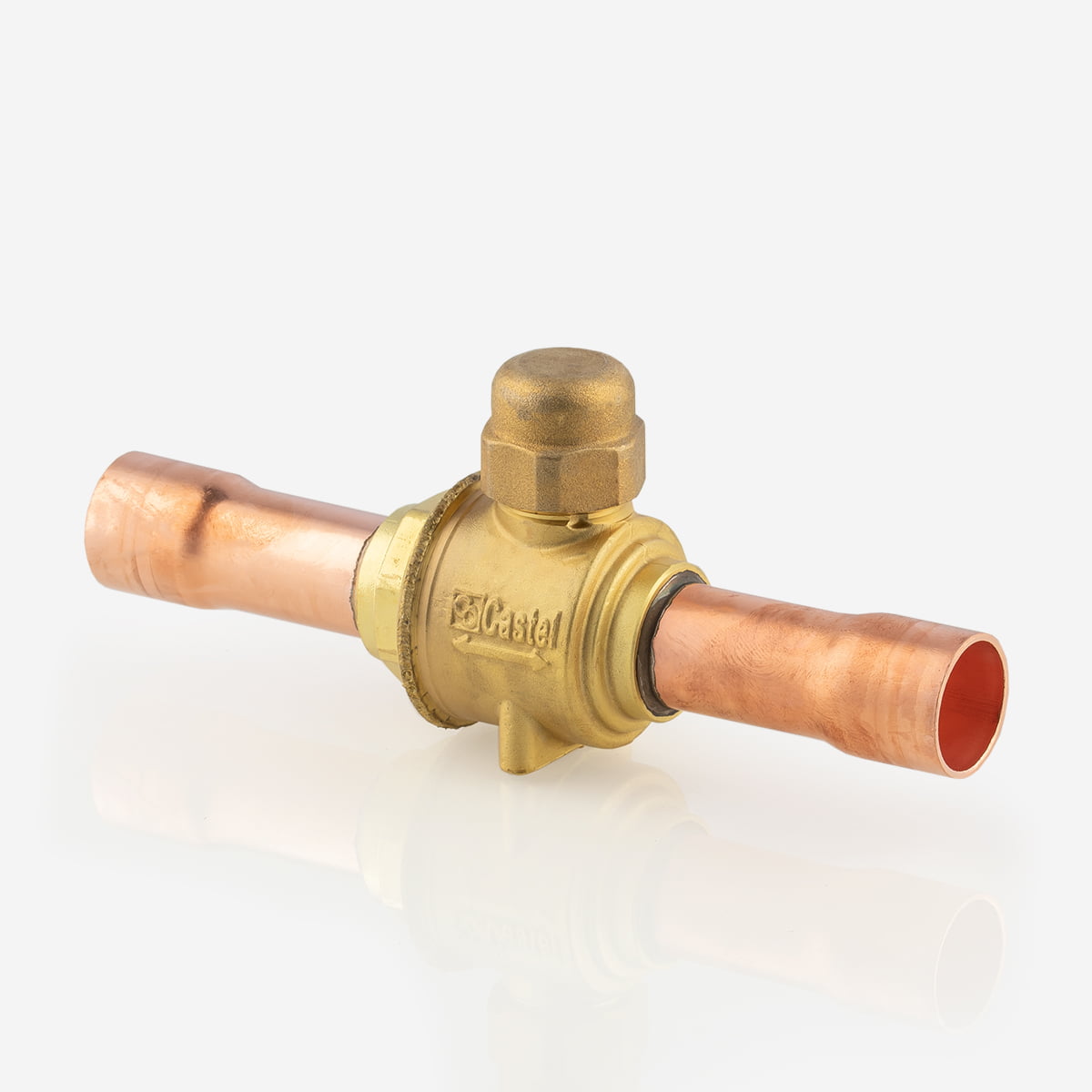

ШАРОВОЙ ВЕНТИЛЬ ПОД ПАЙКУ ODS, 6571/17
- Артикул: 6571/17
- Бренд: Castel
- Количество штук в упаковке: 6
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 40
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 117
- Соединение пайка Ø Дюймы / мм: 2 1/8" / 54
Описание
Шаровый вентиль под пайку Castel 6571/17 предназначен для установки в трубопроводы холодильных систем; рабочий температурный диапазон изделия составляет от −40 до +150 °C, максимальное рабочее давление — до 45 бар, пропускная способность при полном открытии соответствует примерно 117 м3/ч при проходном отверстии 40 мм и при подключении к патрубку Ø 2 1/8" (54 мм).
Конструкция представляет собой запорный шаровой механизм с подготовленными под пайку присоединительными патрубками, обеспечивающими традиционную технологию монтажа в магистрали. Полный диаметр прохода снижает гидравлическое сопротивление в открытом положении и обеспечивает высокую пропускную способность при стандартной ручной эксплуатации.
Соединительная технология — пайка — определяет требования к подготовке торцов и термостойкости материалов уплотнений: материалы узла и уплотнительные элементы рассчитаны на эксплуатацию в заданном температурно-давленном режиме и совместимы с типовыми рабочими средами холодильных контуров.
Применим в жидкостных линиях, линиях всасывания и горячего газа холодильных и кондиционерных установок, рассчитан на встраивание в трубопроводы диаметра около 54 мм и на работу в системах с высокой пропускной способностью; логистическая упаковка — по 6 штук в комплекте.
