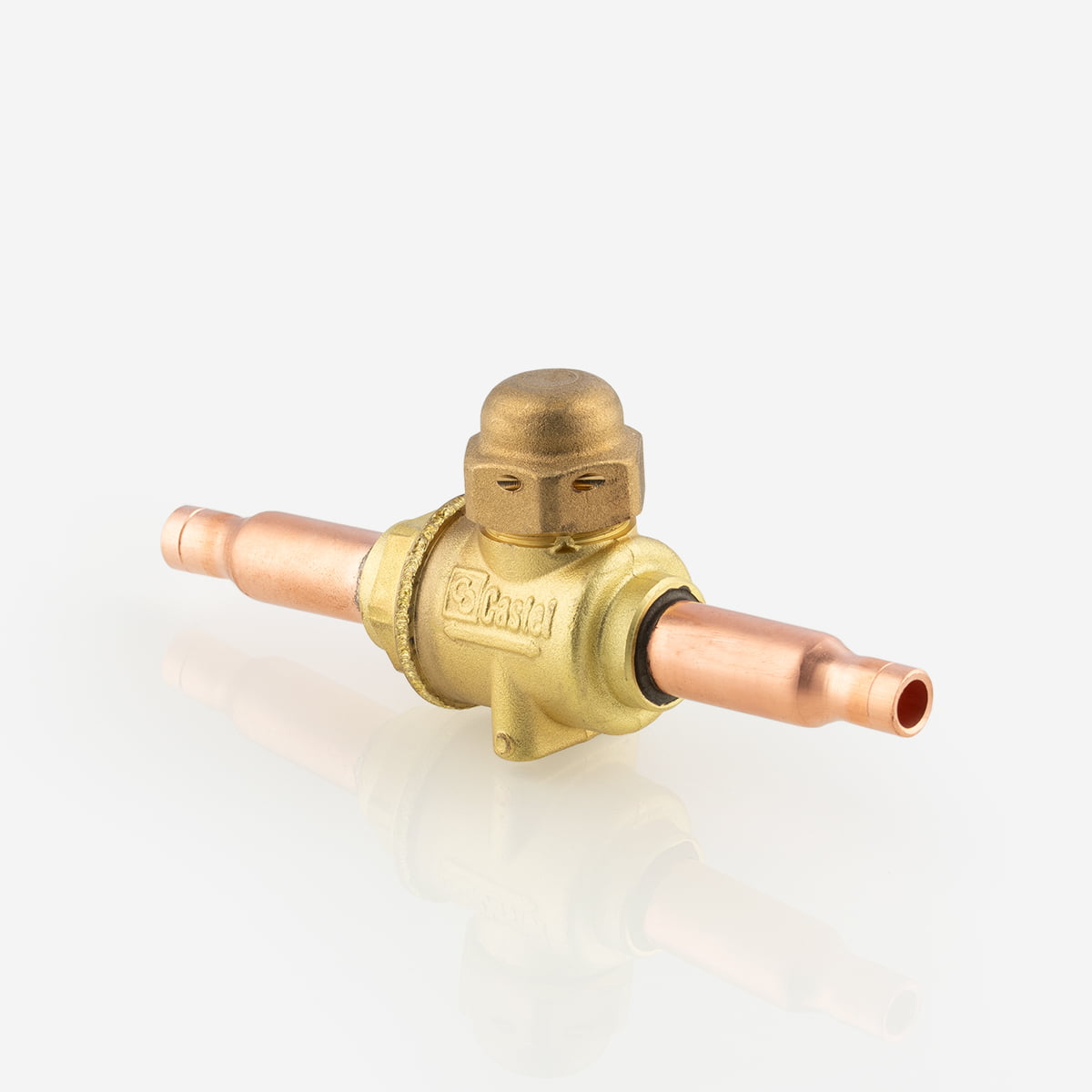

ШАРОВОЙ ВЕНТИЛЬ CASTEL HC Ball Valve-6 mm ODS, 6570N/M6
- Артикул: 6570N/M6
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 10
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: - / 6
Описание
Шаровой вентиль Castel HC Ball Valve-6 mm ODS (6570N/M6) рассчитан на эксплуатацию в широком температурном интервале от −40 до +150 °C и выдерживает рабочее давление до 50 бар; проходное отверстие клапана составляет 10 мм, пропускная способность около 0,8 м³/ч, что определяет его гидравлические характеристики и ожидаемое давление потери при заданных расходах. Соединение выполнено в формате ODS для пайки на трубу наружным диаметром 6 мм, что задаёт метод и геометрию монтажа в трубной системе.
Конструктивно это запорный шаровой клапан с ручным приводом, обеспечивающий перекрытие потока при повороте затвора; торцевой проход диаметром 10 мм формирует рабочую полость для прохождения хладагента, а ODS-окончание предназначено для непосредственной пайки к медным магистралям. Номинальные давление и температурный диапазон позволяют применять вентиль в магистралях с повышенными требованиями к прочности и термостойкости.
Назначение включает в себя использование в жидкостных линиях, линиях всасывания и линиях горячего газа систем холодильного и кондиционирующего оборудования, а также в морозильных установках; совместим с трубными разводками Ø6 мм при пайке ODS и предназначен для магистралей хладагента с гидравлическими параметрами, сопоставимыми с указанной пропускной способностью.
