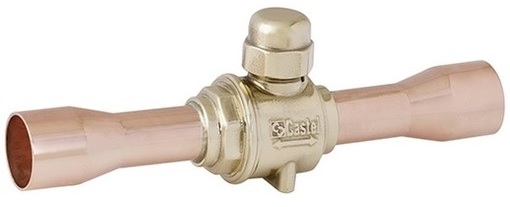

ШАРОВОЙ ВЕНТИЛЬ ПОД ПАЙКУ ODS, 6570N/13
- Артикул: 6570N/13
- Бренд: Castel
- Количество штук в упаковке: 6
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 40
- Максимальное рабочее давление MWP Бар: 50
- Пропускная способность Kv (m3/h): 117
- Соединение пайка Ø Дюймы / мм: 1 5/8" / -
Описание
Шаровой вентиль ODS 6570N/13 производства Castel рассчитан на работу в широком температурном диапазоне от −40 до +150 °C и допускает максимальное рабочее давление до 50 бар; проходное отверстие диаметром 40 мм в сочетании с коэффициентом пропускной способности Kv 117 м³/ч обеспечивает значительную пропускную способность при соответствующих гидравлических условиях.
Конструктивно изделие выполнено как запорный шаровой клапан с прямым проходом и соединением под пайку типа ODS, предусматривающим жесткую интеграцию в трубопроводы методом пайки; управление вручную осуществляется через шток привода, обеспечивающий последовательное переключение положения шарового затвора.
Применяется в жидкостных линиях, линиях всасывания и линиях горячего газа холодильных, морозильных и кондиционирующих систем; тип соединения 1 5/8" ODS ориентирован на монтаж в медных трубопроводах соответствующего номинала и в технологических схемах с указанными температурно-давленными режимами.
