ШАРОВОЙ КЛАПАН ПОД ПАЙКУ ODS (6570EL/M42)
- Артикул: 6570EL/M42
- Бренд: Castel
- Количество штук в упаковке: 6
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 40
- Максимальное рабочее давление MWP Бар: 60
- Пропускная способность Kv (m3/h): 117
- Соединение пайка Ø Дюймы / мм: - / 42
Описание

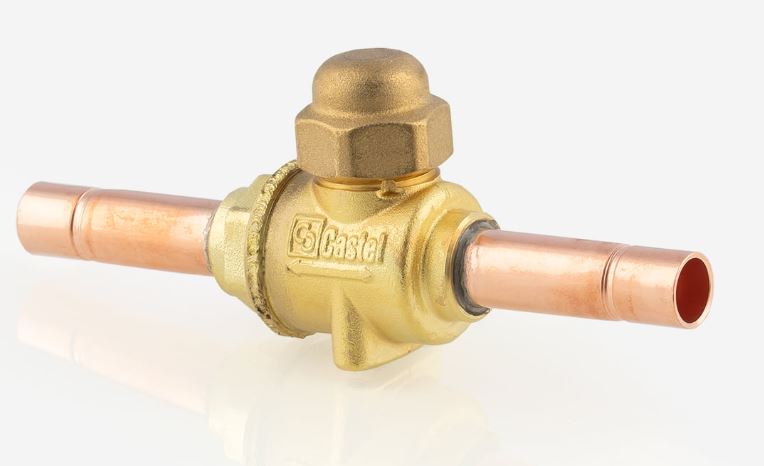

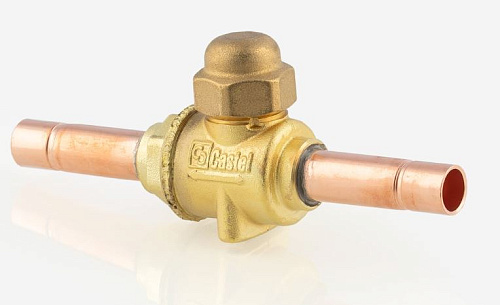

Шаровой вентиль Castel ODS 6570EL/M42 представляет собой запорный элемент с проходным отверстием 40 мм и пропускной способностью Kv 117 м³/ч; конструкция рассчитана на максимальное рабочее давление до 60 бар и эксплуатацию в диапазоне температур от −40 °C до +150 °C. Соединение под пайку выполнено под трубный диаметр 42 мм, что определяет метод монтажа в магистралях.
Конструкция включает поворотный шар в корпусе с ручным приводом для запирания и отпирания потока; исполнение под пайку обеспечивает компактное присоединение к медным трубопроводам без дополнительных фланцевых элементов. Корпус и расположение деталей рассчитаны на высокие давления и обеспечение прямолинейного прохода потока при открытом положении.
Соединение под пайку Ø42 мм предполагает применение технологий пайки для формирования неразъемного стыка; конструктив предусматривает уплотнения седла и штока, совместимые с рабочими средами холодильных систем и выдерживающие указанные температурно-давленческие режимы. Материалы и уплотнительные элементы выбираются с учетом эксплуатации в средах холодильной техники.
Применяется в холодильных, морозильных и кондиционирующих системах для установки в жидкостных линиях, линиях всасывания и горячего газа, в системах, где требуются высокая пропускная способность и допустимое давление до 60 бар при широком температурном диапазоне.
Документация
