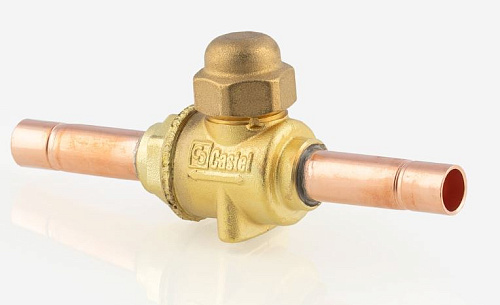

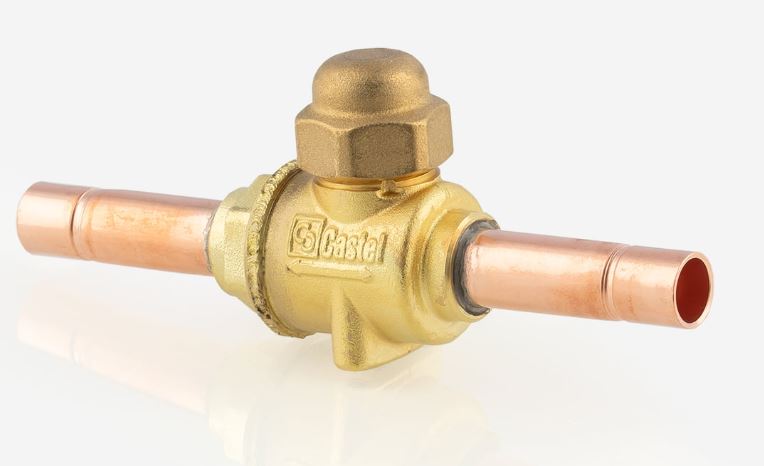

ШАРОВОЙ ВЕНТИЛЬ CASTEL CO2 Ball Valve-PS 60 bar-3/4" ODS, 6570EL/6
- Артикул: 6570EL/6
- Бренд: Castel
- Количество штук в упаковке: 16
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 15
- Максимальное рабочее давление MWP Бар: 60
- Пропускная способность Kv (m3/h): 17
- Соединение пайка Ø Дюймы / мм: 3/4" / -
Описание
Шаровой запорный элемент предназначен для работы в холодильных системах на диоксиде углерода и рассчитан на эксплуатацию при рабочем давлении до 60 бар и в температурном диапазоне от −40 °C до +150 °C; пропускная способность клапана характеризуется коэффициентом Kv ≈ 17 м³/ч при стандартных условиях измерения, а проходное отверстие имеет диаметр порядка 15 мм.
Клапан выполнен по схеме шарового запорного устройства с ручным управлением и обеспечивает быстрый перекрывающий ход; соединение с магистралью реализовано через пайку по внешнему диаметру (ODS) диаметра 3/4", что предполагает встраивание в медные трубопроводы.
Конструкция предусматривает технологии и материалы, совместимые с рабочими средами холодильных контуров на CO2 и с эксплуатацией при низких температурах и повышенных давлениях; применение пайки ODS обеспечивает постоянную герметичность соединения при температурно-давленческих режимах, а уплотнительные материалы подобраны с учётом совместимости с хладагентом и смазочными средами.
Применяется в жидкостных магистралях, линиях всасывания и линиях горячего газа промышленных и коммерческих холодильных установок, систем заморозки и кондиционирования; выпускается и комплектуется упаковками по 16 штук для монтажа и обслуживания холодильных контуров.
