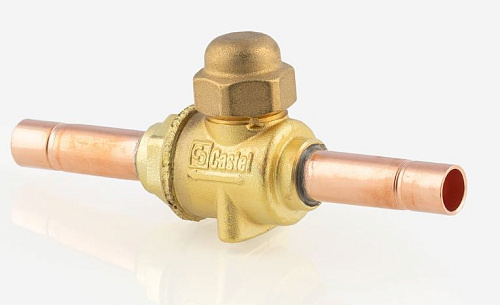

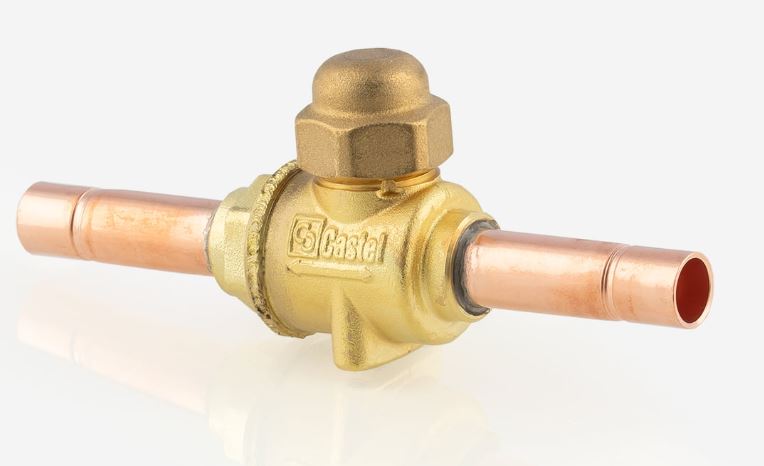

ШАРОВОЙ КЛАПАН ПОД ПАЙКУ ODS (6570EL/17)
- Артикул: 6570EL/17
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 50
- Максимальное рабочее давление MWP Бар: 60
- Пропускная способность Kv (m3/h): 214
- Соединение пайка Ø Дюймы / мм: 2 1/8" / 54
Описание
Шаровой вентиль под пайку ODS 6570EL/17 представляет собой запорное устройство с проходным отверстием 50 мм и присоединением под пайку диаметром 2 1/8" (54 мм), рассчитанное на высокую пропускную способность — Kv ≈ 214 м³/ч при полностью открытом положении затвора. Максимальное рабочее давление изделия составляет 60 бар, диапазон рабочей температуры от −40 °C до +150 °C обеспечивает эксплуатацию при низких и повышенных температурах среды.
Конструкция выполнена по схеме шарового затвора с ручным управлением, что обеспечивает быстрое перекрытие потока. Сквозной проходимый диаметр минимизирует гидравлические потери в открытом положении, а соединения под пайку ODS предназначены для получения постоянного технологического соединения трубопровода при монтаже методом пайки/бразирования.
Технологическая конфигурация предполагает применение методики пайки для присоединения к магистралям, что исключает резьбовые переходные элементы в зоне соединения и повышает устойчивость стыка к утечкам при высоком давлении. Внутреннее уплотнение и седловая компоновка предназначены для работы с хладагентами в широком температурном диапазоне; конструктивные решения соответствуют требованиям к герметичности и прочности для холодильных систем.
Вентиль предназначен для установки в жидкостных линиях, линиях всасывания и линиях горячего газа холодильных и кондиционирующих систем, а также для промышленных холодильных установок и морозильных камер пищевой и складской логистики. Соединение под пайку Ø54 мм делает изделие совместимым с трубопроводами соответствующего диаметра и технологических стандартов монтажа методом пайки/бразирования.
