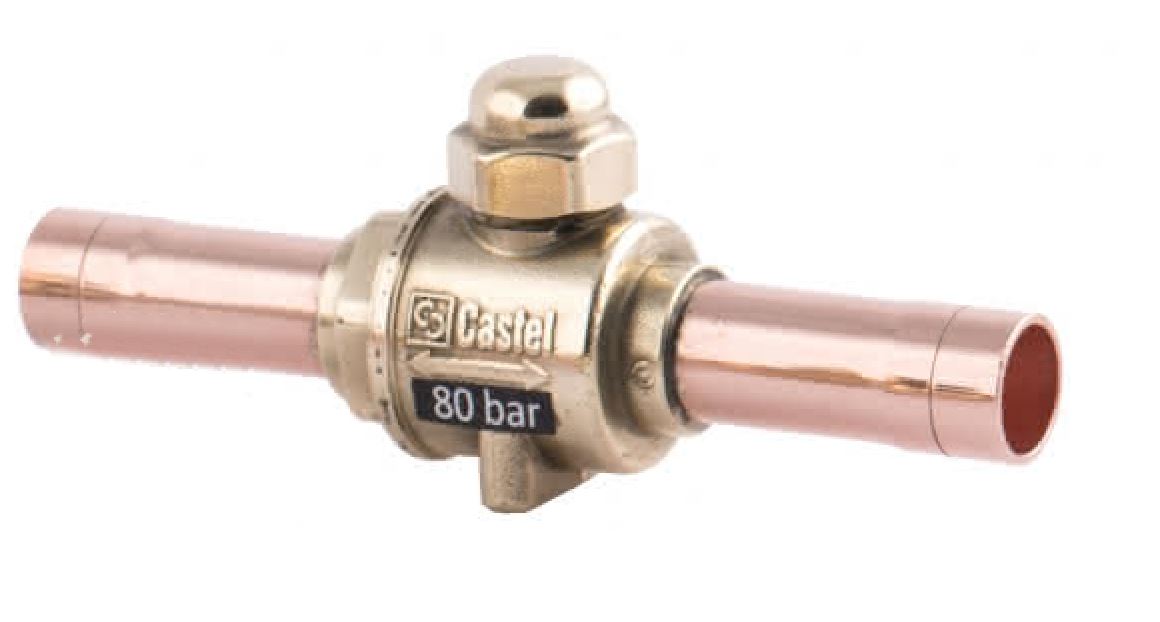

ШАРОВОЙ ВЕНТИЛЬ CASTEL CO2 Ball Valve-PS 80 bar-6 mm ODS, 6570E/M6
- Артикул: 6570E/M6
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 10
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: - / 6
Описание
Шаровой вентиль Castel предназначен для работы в системах с углекислотным хладагентом и рассчитан на эксплуатацию при повышенном давлении до 80 бар; температурный диапазон применения простирается от −40 до +150 °C. Внутренний проход диаметром около 10 мм при соответствующей геометрии седел обеспечивает пропускную способность, эквивалентную Kv примерно 0,8 м³/ч.
Конструкция реализована в виде запорного элемента с шаровым затвором, обеспечивающим перекрытие потока при повороте на 90°. Соединение для встраивания в трубопровод выполнено под пайку по наружному диаметру 6 мм (ODS), что характерно для холодильных магистралей малого диаметра и обеспечивает компактную установку и минимальную длину присоединения.
Технические решения изделия ориентированы на обеспечение герметичности и совместимости с хладагеном CO2: использование фита-пайки по ODS уменьшает риски протечек в зоне соединения, а конструктивная простота шарового механизма снижает количество уплотнений, подвергающихся износу при циклическом режиме работы.
Вентиль предназначен для установки в жидкостных линиях, магистралях всасывания и линиях горячего газа холодильных и климатических систем, где требуются компоненты, выдерживающие высокое рабочее давление и широкий температурный диапазон; применение типично для промышленных и коммерческих холодильных установок с применением CO2.
