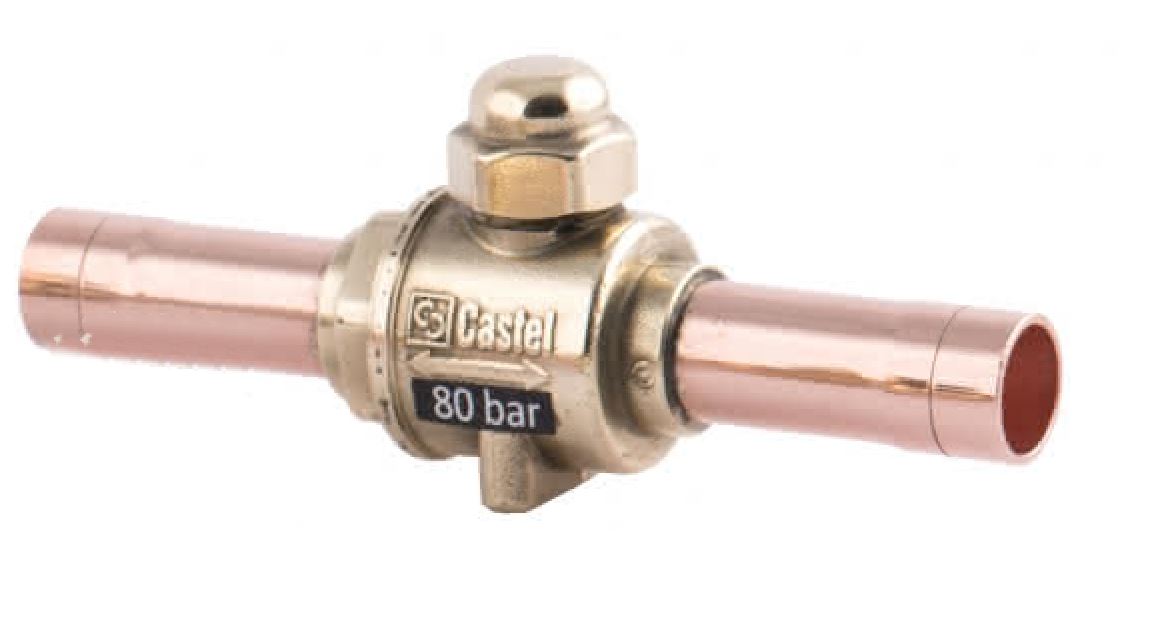

ШАРОВОЙ КЛАПАН ПОД ПАЙКУ ODS (6570E/M42)
- Артикул: 6570E/M42
- Бренд: Castel
- Количество штук в упаковке: 6
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 40
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 117
- Соединение пайка Ø Дюймы / мм: - / 42
Описание
Шаровой вентиль Castel 6570E/M42 представляет собой полнопроходный запорный элемент для холодильных контуров с проходным отверстием 40 мм, обеспечивающий пропускную способность порядка 117 м3/ч; конструкция рассчитана на эксплуатацию в диапазоне температур от −40 до +150 °C и выдерживает рабочее давление до 80 бар.
Конструкция включает шаровой затвор с уплотнениями, реализующими запирающий эффект при заданных давлении и температуре, и исполнена для ручного управления; соединительный патрубок выполнен в исполнении под пайку ODS диаметром 42 мм, что обеспечивает прямое присоединение к трубопроводу методом пайки наружного диаметра.
Использование ODS-соединения предполагает монтаж посредством стандартных технологий пайки/бразирования на трубопроводах соответствующего диаметра, что обеспечивает технологичную и герметичную стыковку в системах холодоснабжения.
Применяется в жидкостных линиях, линиях всасывания и линиях горячего газа систем охлаждения, заморозки и кондиционирования воздуха, где требуются запорные элементы с высокой пропускной способностью и широким температурным диапазоном работы.
