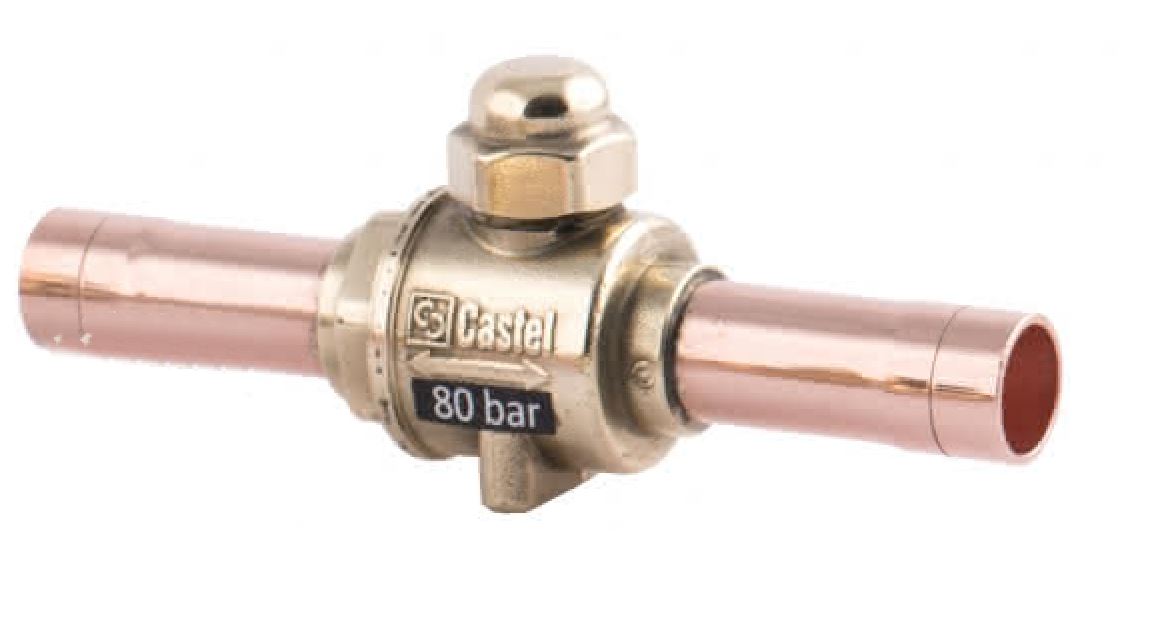

ШАРОВОЙ ВЕНТИЛЬ CASTEL CO2 Ball Valve-PS 80 bar-3/8" ODS, 6570E/3
- Артикул: 6570E/3
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 10
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 3
- Соединение пайка Ø Дюймы / мм: 3/8" / -
Описание
Шаровой вентиль Castel CO2 Ball Valve 6570E/3 предназначен для работы в системах хладагента CO2 и рассчитан на повышенные рабочие давления до 80 бар; температурный диапазон эксплуатации от −40 °C до +150 °C обеспечивает применение в местах с низкими температурами испарения и в линиях горячего газа. Внутренний проход диаметром около 10 мм обеспечивает пропускную способность порядка 3 м³/ч, что определяет его гидравлические характеристики при типичных скоростях потока в холодильных контурах.
Конструктивно это запорный шаровой клапан с ручным управлением и исполнением для пайки по наружному диаметру (ODS) в размере 3/8", что обеспечивает прямое включение в медные трубопроводы посредством пайки/пайки-присоединения. Комбинация компактного корпуса и согласованного диаметра прохода снижает гидравлические потери и упрощает монтаж в линиях жидкого хладагента, всасывания и горячего газа.
Назначение соответствует эксплуатации в холодильных, морозильных и кондиционирующих установках на CO2: установка возможна в жидкостных магистралях, на всасывании компрессора и в трубопроводах горячего газа при условии соблюдения требований по пайке и рабочим параметрам системы. Указанные рабочие характеристики позволяют использовать вентиль в узлах обслуживания и сборках, где требуется запорное устройство для высоконапорных транзитных участков хладагента.
