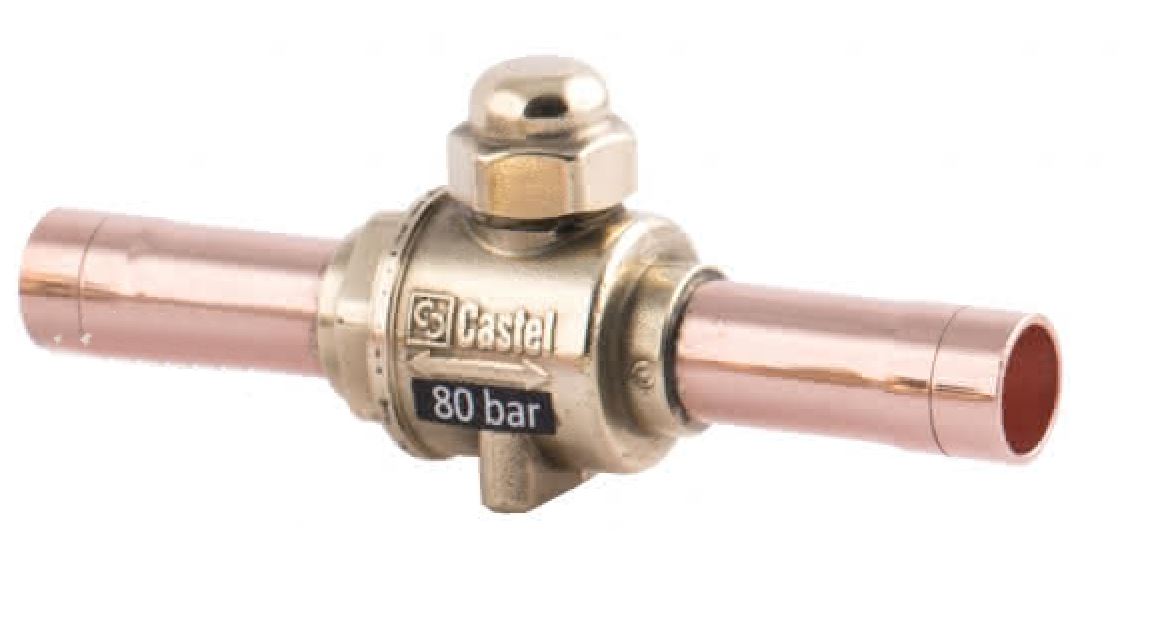

ШАРОВОЙ КЛАПАН ПОД ПАЙКУ ODS (6570E/13)
- Артикул: 6570E/13
- Бренд: Castel
- Количество штук в упаковке: 6
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 40
- Максимальное рабочее давление MWP Бар: 80
- Пропускная способность Kv (m3/h): 117
- Соединение пайка Ø Дюймы / мм: 1 5/8" / -
Описание
Шаровой вентиль Castel 6570E/13 предназначен для запорного перекрытия магистралей в холодильных и кондиционирующих системах и рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +150 °C при максимальном рабочем давлении до 80 бар; полнопроходная схема с внутренним проходным диаметром 40 мм обеспечивает высокую пропускную способность (Kv ≈ 117 м3/ч) и минимальные потери давления при полном открытии.
Конструкция представляет собой ручной шаровой запорный элемент с выполнением для пайки (под пайку ODS) и фланговым/циліндрическим присоединением соответствующего диаметра 1 5/8"; полнопроходная реализация и упрощённый корпус рассчитаны на монтаж в линиях жидкости, всасывания и горячего газа и обеспечивают прямой поток рабочей среды при переключении заслонки.
Применение охватывает магистрали холодильных агрегатов и систем кондиционирования, где требуется герметичное пайочное присоединение к трубопроводам заданного диаметра и эксплуатация при повышенных давлениях и низких температурах; вентиль совместим с типовыми технологическими схемами жидкостных, всасывающих и горячегазовых линий холодильных и морозильных установок.
