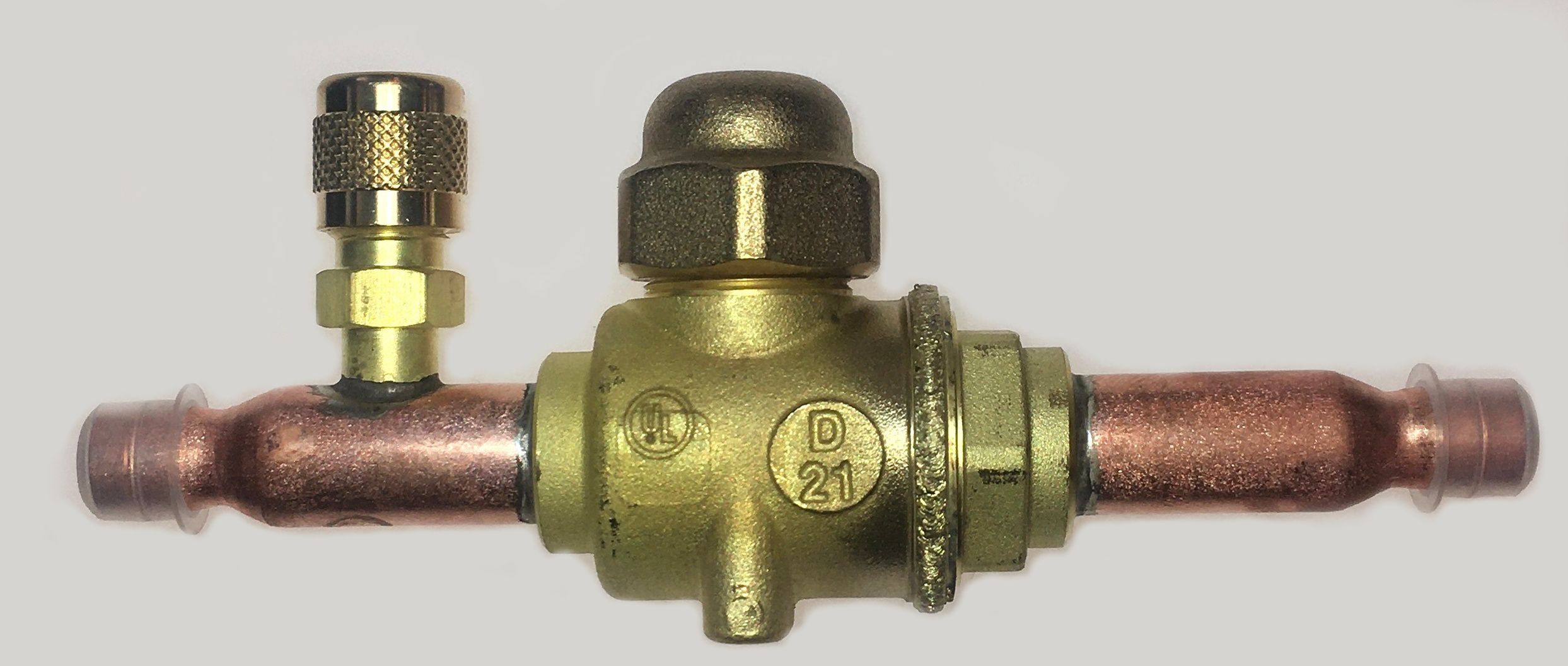

ШАРОВОЙ ВЕНТИЛЬ С СЕРВИСНЫМ ШТУЦЕРОМ CASTEL Ball Valve 6mm ODS - Access Port, 6570/M6A
- Артикул: 6570/M6A
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 10
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 0,8
- Соединение пайка Ø Дюймы / мм: - / 6
Описание
Шаровой вентиль Castel 6570/M6A предназначен для эксплуатации в диапазоне температур от −40 до +150 °C и рассчитан на максимальное рабочее давление до 45 бар; проходной диаметр 10 мм при коэффициенте пропускной способности Kv 0,8 m3/h характеризует его гидравлическую производительность и позволяет оценить сопротивление потоку при проектировании трубопроводов.
Конструкция предусматривает ручное запирание шаровым затвором и наличие сервисного штуцера (Access Port) с присоединением ODS для труб наружного диаметра 6 мм, что обеспечивает удобство подключения манометров и сервисного оборудования при заправке или диагностике системы; исполнение с наружной пайкой предполагает монтаж методом пропайки к медным трубам.
Вентиль применяется в холодильных и климатических контурах: подходит для установки в жидкостных линиях, линиях всасывания и линиях горячего газа систем охлаждения, заморозки и кондиционирования воздуха, при этом заявленные температурно-давление параметры обеспечивают совместимость с рабочими режимами как низкотемпературных испарителей, так и участков с повыщенными температурами.
