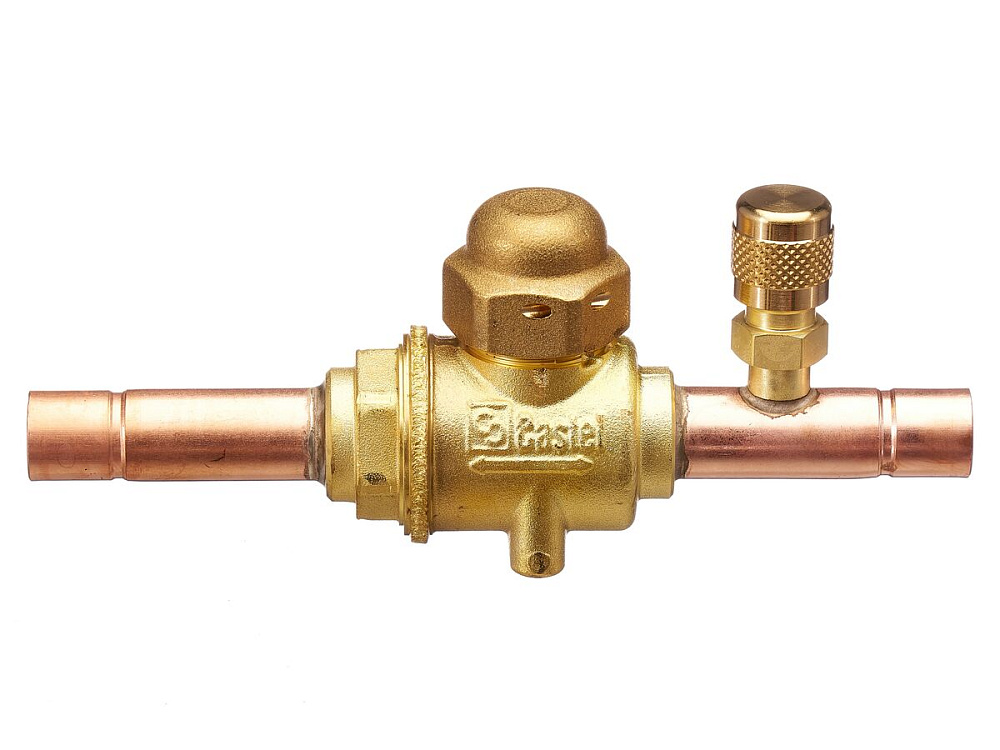

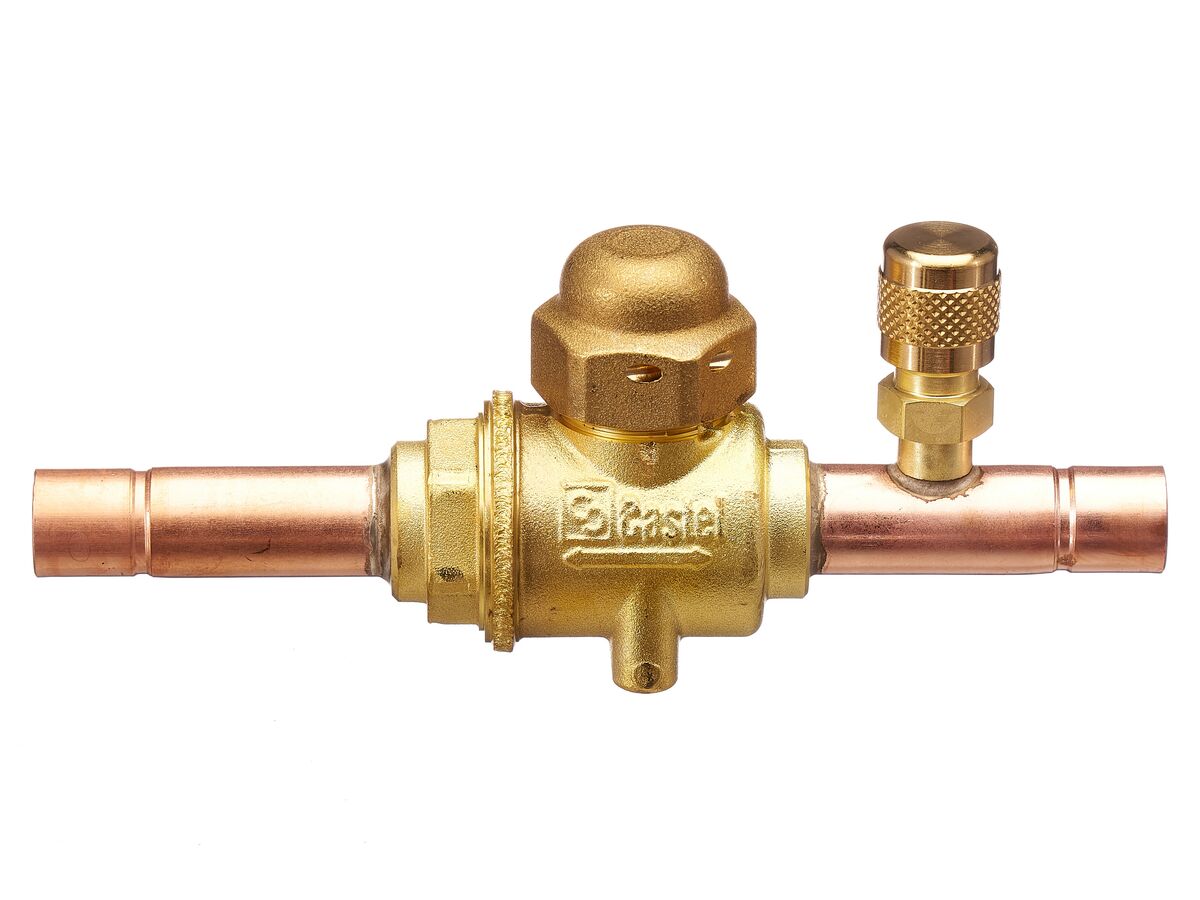

ШАРОВОЙ ВЕНТИЛЬ С СЕРВИСНЫМ ШТУЦЕРОМ CASTEL Ball Valve 10mm ODS - Access Port, 6570/M10A
- Артикул: 6570/M10A
- Бренд: Castel
- Количество штук в упаковке: 25
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 10
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 3
- Соединение пайка Ø Дюймы / мм: - / 10
Описание
Шаровой запор рассчитан на внутренний проход 10 мм и обеспечивает пропускную способность порядка 3 м3/ч (Kv ≈ 3), что определяет гидравлические характеристики при работе в холодильных контурах; расчетный предел рабочей нагрузки по давлению соответствует 45 бар, рабочий температурный диапазон охватывает экстремальные значения от −40 до +150 °C.
Конструктивно вентиль выполнен как ручной шаровой запор с интегрированным сервисным штуцером (Access Port / ODS), обеспечивающим подключение измерительного оборудования и выполнение операций заправки/сервиса без демонтажа узла; соединение предусмотрено для пайки по наружному диаметру трубопровода на 10 мм.
Технология соединения через ODS-пайку ориентирована на стандартные медные трубопроводы холодильных систем и обеспечивает герметичность и механическую прочность стыка при термических и давленческих нагрузках; гидравлические и температурные параметры в сочетании с сервисным штуцером соответствуют требованиям типовых монтажных и эксплуатационных процедур в системах холодоснабжения.
Применение вентиля — монтаж в жидкостных линиях, линиях всасывания и линиях горячего газа систем охлаждения, заморозки и кондиционирования воздуха, где требуется запорно-сервисная арматура, совместимая с трубопроводами диаметра 10 мм и рабочими режимами, обусловленными указанными давлением и температурой.
