ШАРОВОЙ ВЕНТИЛЬ CASTEL Ball Valve 1.1/8" (28 мм) ODS, 6570/9

Описание

Шаровой вентиль CASTEL 6570/9 предназначен для запорного управления потоком в холодильных и климатических магистралях; внутренняя пропускная способность соответствует Kv 51 м3/ч при проходном отверстии 25 мм, что обеспечивает высокую пропускную способность для средних и крупных трубопроводов. Расчетная предел рабочей прочности допускает эксплуатацию при давлении до 45 бар, рабочий температурный диапазон охватывает от −40 до +150 °C, что позволяет использовать изделие в широком спектре температурных режимов.

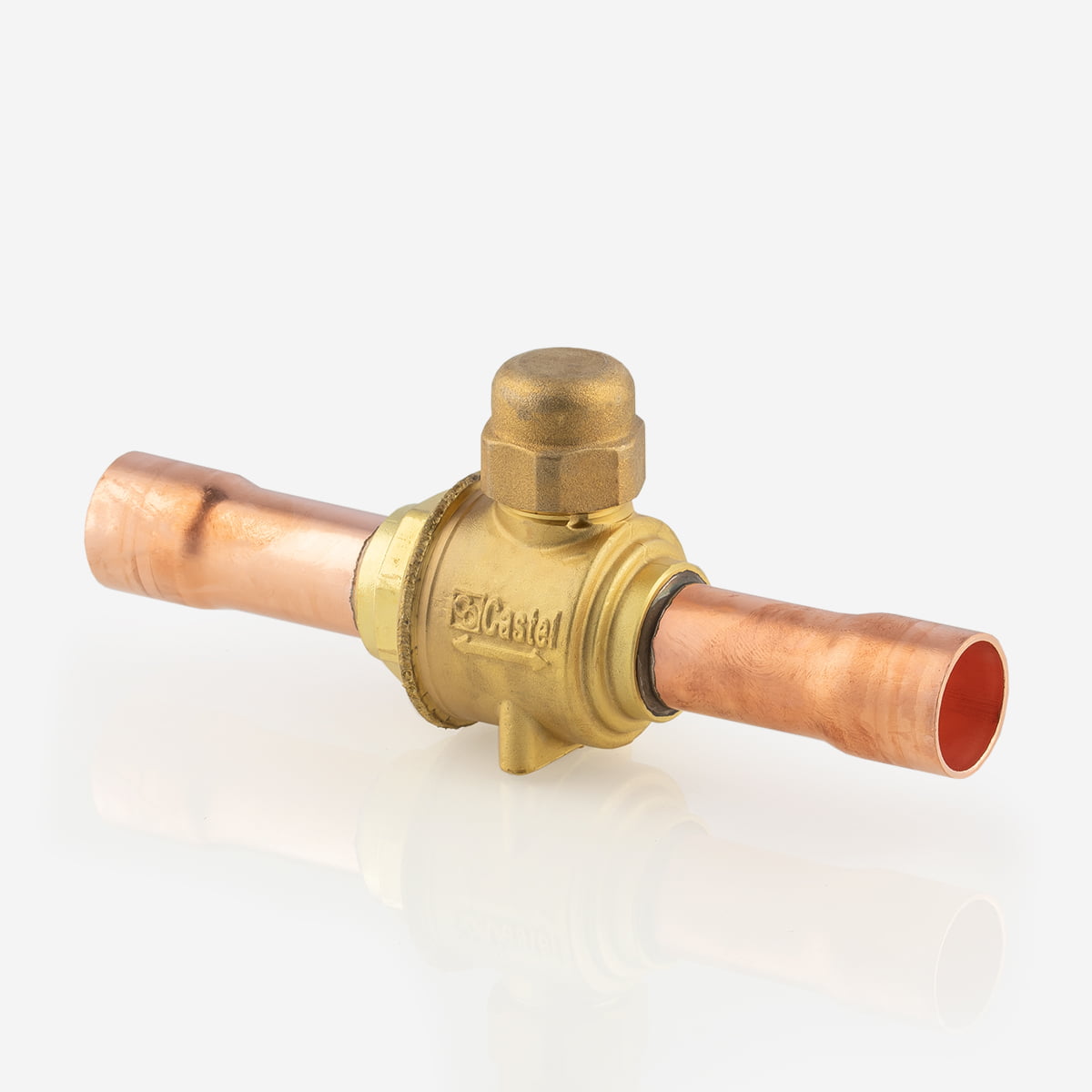

Конструктивно вентиль выполнен по схеме шарового затвора с ручным приводом, обеспечивающим оперативное перекрытие потока; соединительные патрубки рассчитаны для пайки наружным диаметром 1 1/8" (ODS), что предполагает формирование постоянных герметичных соединений с медными магистралями. Компактная линейная компоновка корпуса обеспечивает установку непосредственно в трубопровод без значительного удлинения трассы.

Применённая технология соединения ODS обеспечивает надежность стыка при выполнении пайки к медным трубам и совместима с традиционными методами монтажа холодильных систем. Конструкция шарового затвора с седловым уплотнением обеспечивает быстрое и полное перекрытие потока; материалы уплотнений и посадочных поверхностей рассчитаны на работу в средах холодильных контуров (с учётом допустимых температур и давлений).

Вентиль рассчитан для применения в жидкостных линиях, линиях всасывания и линиях горячего газа в системах охлаждения, заморозки и кондиционирования воздуха в торговых, логистических и промышленных установках, где требуются герметичные паяные соединения и эксплуатация при давлениях до 45 бар и при заданных температурных пределах.

Документация

Спецификация
(149.01 Kb)
