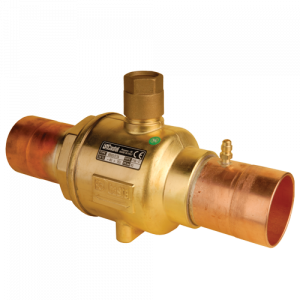

ШАРОВОЙ ВЕНТИЛЬ С СЕРВИСНЫМ ШТУЦЕРОМ CASTEL 6570/28A 3"1/2 (88,9 мм), 6570/28A
- Артикул: 6570/28A
- Бренд: Castel
- Количество штук в упаковке: 1
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Диаметр проходного отверстия Мм: 82
- Максимальное рабочее давление MWP Бар: 45
- Пропускная способность Kv (m3/h): 710
- Соединение пайка Ø Дюймы / мм: 3 1/2" / 89
Описание
Шаровой вентиль выполнен в полнопроходном варианте с проходным отверстием 82 мм, обеспечивающим пропускную способность Kv порядка 710 м3/ч; конструкция рассчитана на максимальное рабочее давление до 45 бар и эксплуатацию в температурном диапазоне от −40 °C до +150 °C. Соединение рассчитано на пайку к трубопроводу номинальным наружным диаметром 3½" (≈89 мм).
Конструктивно вентиль представляет собой запорный шаровой элемент с интегрированным сервисным штуцером, обеспечивающим доступ к хладагенту для измерений и выполнения сервисных операций (нагнетание, откачка, контроль давления). Управление осуществляется вручную, устройство предназначено для установки в трубопроводах с требуемым диаметром пайки и расчётными рабочими параметрами.
Применена технология соединения посредством пайки, обеспечивающая герметичное и механически надёжное присоединение к магистрали; наличие встроенного сервисного штуцера позволяет подключать манометры и шланги сервисного оборудования без демонтажа участка трубопровода. Конструкция рассчитана на эксплуатацию в системах с типичными средами холодильной и климатической техники при указанных температурно-давлении характеристиках.
Вентиль предназначен для монтажа в жидкостных, всасывающих и линиях горячего газа систем холодильной техники и кондиционирования, где требуется полнопроходной запорный элемент с высокой пропускной способностью и возможностью сервисного доступа; совместим с трубопроводами, подготовленными под пайку диаметром 3½".
