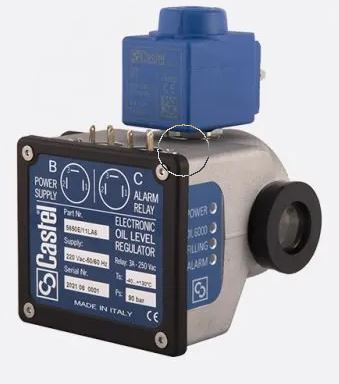

РЕГУЛЯТОР УРОВНЯ МАСЛА ЭЛЕКТРОННЫЙ CASTEL 5650/RA6, 5650/RA6
- Артикул: 5650/RA6
- Бренд: Castel
- Адаптеры для компрессоров: 5690/X11 5690/X12 5690/X13 5690/X14 5690/X15 5690/X16
- Количество штук в упаковке: 1
- Контроль уровня: смотровое стекло 1 шт
- Подсоединение 1 Резьба ВХОД дюйм: 3/8" SAE
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -30 / +130
- Максимальное рабочее давление MWP Бар: 50
- Напряжение V: 220 Vac
- Степень защиты: IP 65
- Тип кабеля: 9901/ X26
- Тип монтажа: Правый
- Частота Hz: 50 / 60 Гц
Описание
Электронный регулятор уровня масла предназначен для установки в масляный контур компрессорных станций и выполняет функции контроля и поддержания уровня масла, формирования аварийного сигнала и отключения компрессора при низком уровне. Устройство рассчитано на эксплуатацию в широком температурном диапазоне от −30 до +130 °C и в системах с максимальным рабочим давлением до 50 бар; питание осуществляется от сети переменного тока 220 В с частотой 50/60 Гц. Для визуального контроля уровня предусмотрено одно смотровое стекло, а гидравлическое присоединение выполнено с резьбой 3/8" SAE на входе.
Конструкция корпуса обеспечивает степень защиты IP65, что гарантирует защиту электроники от пыли и прямых струй воды при установке в агрегатных отсеках; монтаж регулятора ориентирован на правую сторону установки. Электрическое подключение осуществляется через соответствующий кабельный ввод (тип 9901/X26); электронная часть реализует выходы для аварийного оповещения и формирования управляющего сигнала на отключение компрессора.
Принцип работы основан на электронной системе контроля уровня, совмещённой с визуальным смотровым элементом и герметичным исполнением корпуса, что обеспечивает надёжную эксплуатацию в агрессивных производственных средах. Применение стандартизированного резьбового соединения SAE упрощает интеграцию с масляными магистралями компрессорной станции и обеспечивает совместимость с промышленными трубопроводными интерфейсами.
Регулятор предназначен для применения в масляных контурах компрессорных станций холодильного и технологического оборудования и совместим с адаптерами для компрессоров серии 5690/X11–5690/X16. Поставка осуществляется по одному изделию в упаковке, что соответствует комплектации для установки на отдельный компрессорный агрегат.
