ФИЛЬТР МЕХАНИЧЕСКИЙ ПОД ПАЙКУ ODS (4727E/4)

Описание

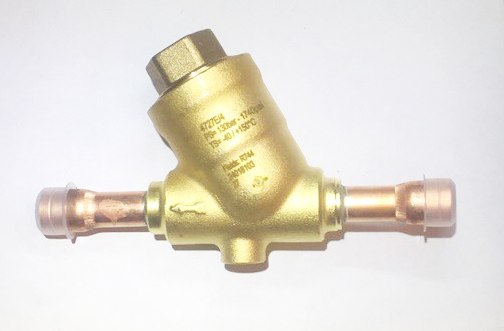

Механический фильтр для пайки типа ODS, модель 4727E/4, предназначен для установки непосредственно в магистраль хладоносителя и обеспечивает механическое удаление твердых примесей за счёт сетчатого фильтрующего элемента; рабочая температура изделия охватывает диапазон от −40 до +140 °C, а номинальное максимальное рабочее давление достигает 120 бар, что определяет пригодность фильтра для участков с высокими перепадами давлений и широким температурным режимом.

Фильтрующий элемент выполнен в виде металлической сетки с апертурой 0,1 мм и общей площадью фильтрации около 13 см², что в сочетании с коэффициентом пропускной способности Kv ≈ 2,5 м³/ч обеспечивает баланс между эффективностью задержания частиц и гидравлическим сопротивлением при типичных расходах хладагента; конструкция рассчитана на жесткое пайковое соединение диаметром 1/2", предусматривающее постоянную встроенную установку в трубопровод.

Материалы и технологические решения ориентированы на совместимость с технологией пайки: корпус и соединительные элементы выполнены так, чтобы выдерживать процесс пайки и эксплуатационные температуры, а фильтрующий элемент — металлическая сетка — обеспечивают механическую стойкость к агрессивным средам и маслам, используемым в холодильных системах.

Применение фильтра обосновано для линий хладоснабжения в промышленной и коммерческой холодильной технике, а также в компрессорных и сервисных участках, где требуется пайковое подключение диаметром 1/2" и эксплуатация в пределах указанных температур и давлений; конструкция совместима с типичными хладагентами и рабочими средами, используемыми в таких системах.
