ФИЛЬТР СЕТЧАТЫЙ ПОД ПАЙКУ ODS (4720N/11)
- Артикул: 4720N/11
- Бренд: Castel
- Количество штук в упаковке: 8
- Производитель: Castel
- Диапазон работы по температуре TS, °C Мин / Макс: -40 / +150
- Максимальное рабочее давление MWP Бар: 50
- Площадь фильтрации см2: 31
- Пропускная способность Kv (m3/h): 7
- Размер сетки мм: 0,2
- Соединение пайка Ø Дюймы / мм: 1 3/8" / 35
Описание
Фильтр сетчатый под пайку ODS, модель 4720N/11 (Castel) предназначен для механической очистки хладагента в магистральных линиях холодильных систем; рассчитан на эксплуатацию в широком температурном диапазоне от −40 до +150 °C и выдерживает рабочее давление до 50 бар, что обеспечивает применение в системах с повышенными требованиями к давлению.

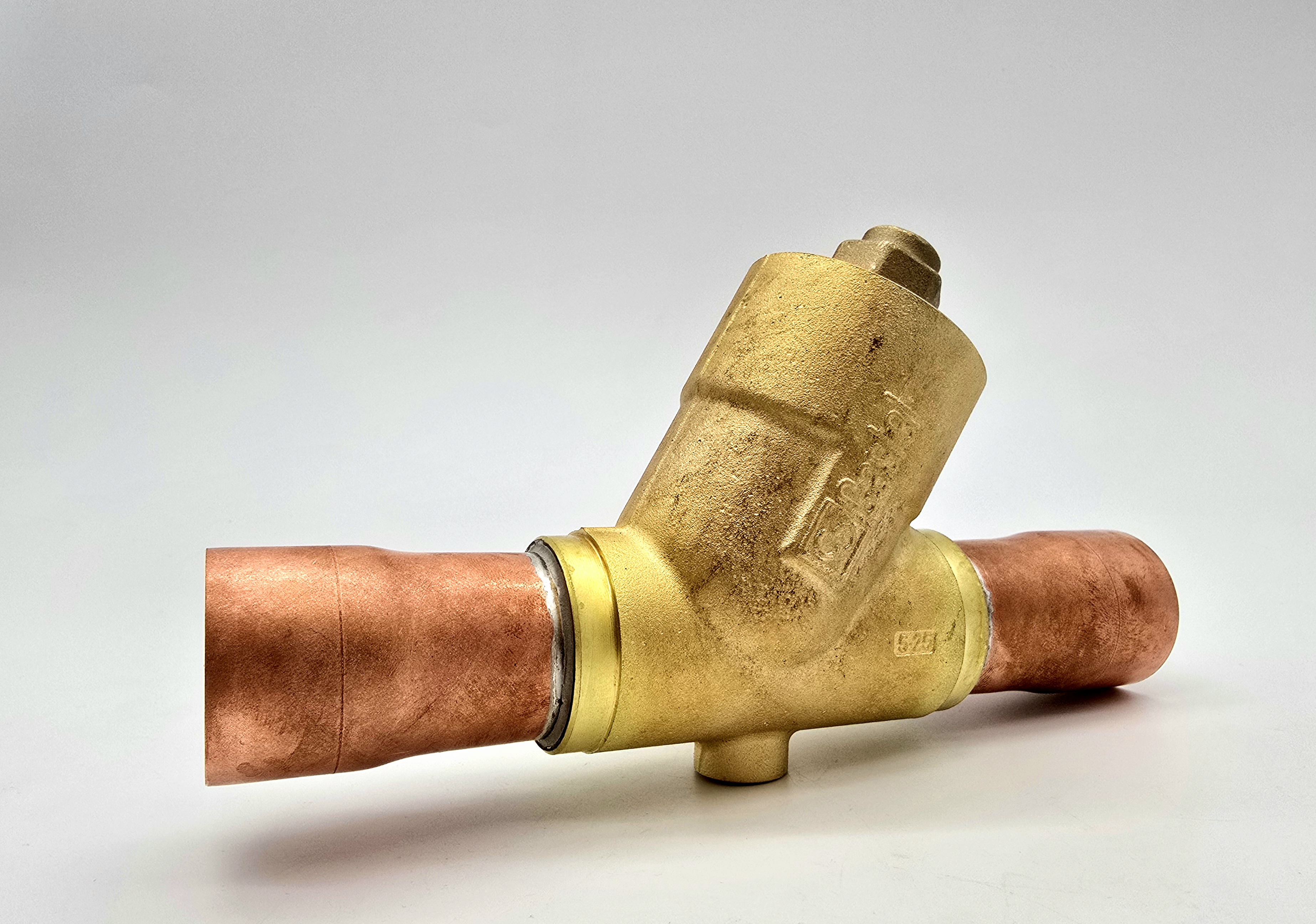

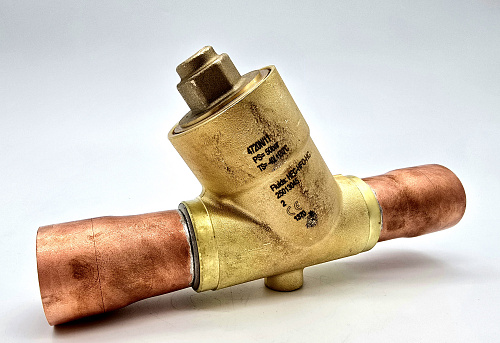

Конструкция представляет собой встроенный сетчатый элемент с присоединением под пайку диаметром 35 мм (1 3/8"), рассчитанным на монтаж в трубопровод соответствующего диаметра; размер ячейки сетки 0,2 мм и суммарная площадь фильтрации порядка 31 см² определяют допустимую степень очистки и гидравлическое сопротивление. Гидравлическая пропускная способность соответствует значению Kv примерно 7 м³/ч, что позволяет учитывать фильтр при расчёте потерь давления в контуре.
Используемые технологии соответствуют требованиям пайки трубопроводов: материалы корпуса и фильтрующего элемента выполнены таким образом, чтобы обеспечивать надёжное соединение методом пайки без изменения характеристик фильтрации; конструкция сетки и способ её закрепления минимизируют риск деформации при термических расширениях в рабочем диапазоне температур.
Применение фильтра оправдано в холодильных системах предприятий торговли, логистики и пищевой промышленности для защиты компрессоров и регулирующей арматуры от механических загрязнений; присоединение под пайку и высокая допустимая рабочая температура делают изделие совместимым с типовыми медными трубопроводами и узлами холодильных линий, рассчитанными на аналогичные показатели давления и пропускной способности.
